東風天錦高速路護欄清洗車
| 產品名稱： | 東風天錦高速路護欄清洗車 | 產品型號： | DFL1160BX1V |
| 產品規格： | 8-9立方 | 底盤廠家： | 東風 |
| 發動機： | 東風康明斯 | 排放標準： | 國Ⅴ |
| 更新時間： | 2018年11月29日 10:13:07 | ||
| Tags： | 東風天錦高速路護欄清洗車 東風天錦護欄清洗車 高速公路護欄清洗車 護欄清洗車 | ||
當前產品網址：護欄清洗車http://www.zscic.com.cn/hulanqingxi/5019.html
東風天錦高速路護欄清洗車說明
東風天錦高速路護欄清洗車是一種多功能公路設施清洗設備，用途廣泛，適用于城市道路隔離護欄、高速路矮護欄、道路旁墻體的刷洗。根據用戶的需要可加裝高壓水泵和盤管，對城市小廣告牌、雕塑刷洗，也可在駕駛室前安裝多位調節高壓噴槍，對道旁污物進行快速沖洗。東風天錦高速路護欄清洗車改變了人工清洗護欄的工作方式，護欄經過一次的清洗，可以使其恢復到原來的狀態，的提高了護欄清洗作業速度，降低了養護成本，延長了使用壽命，并且清洗的過程中不會對環境造成污染。

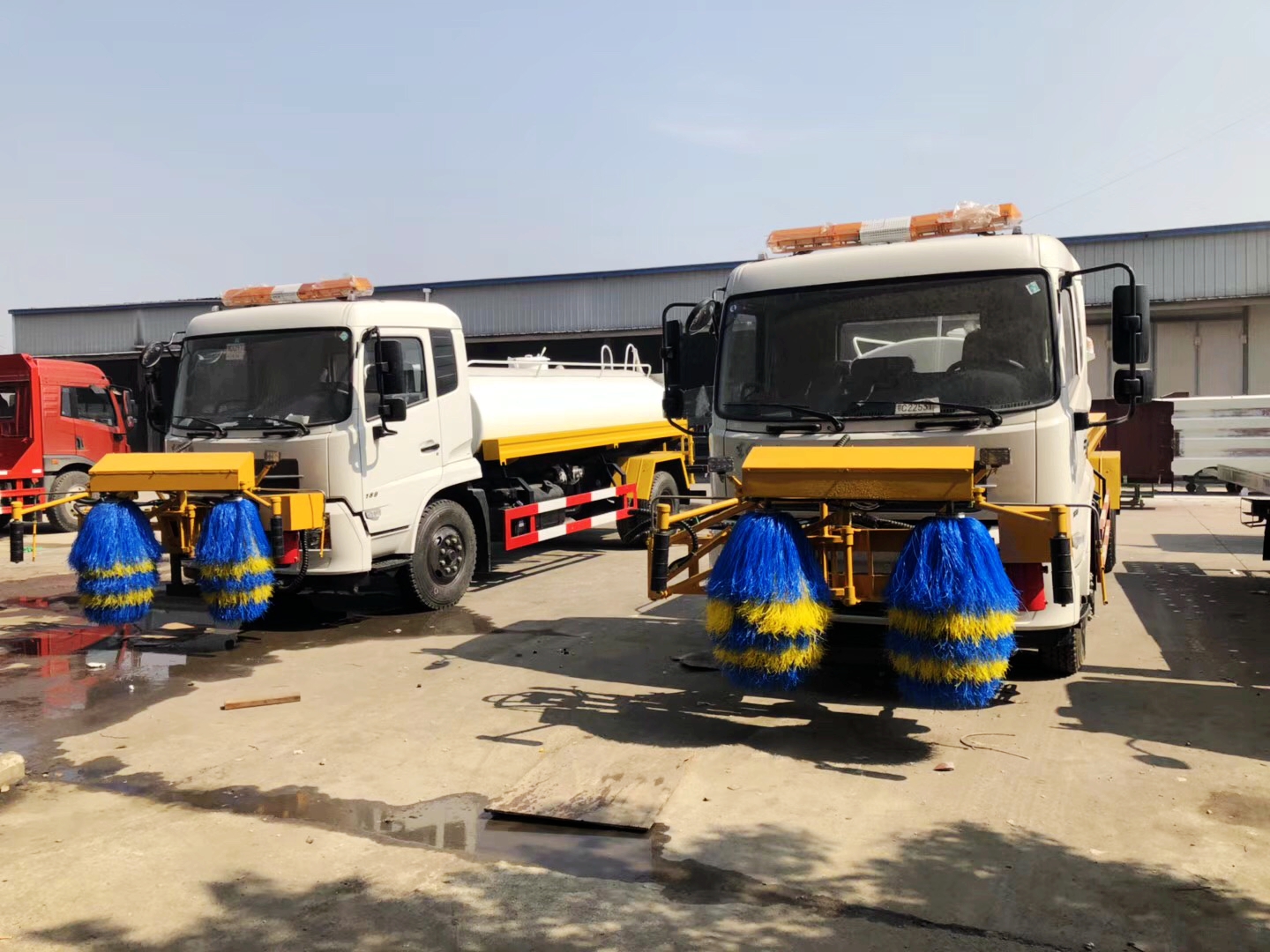

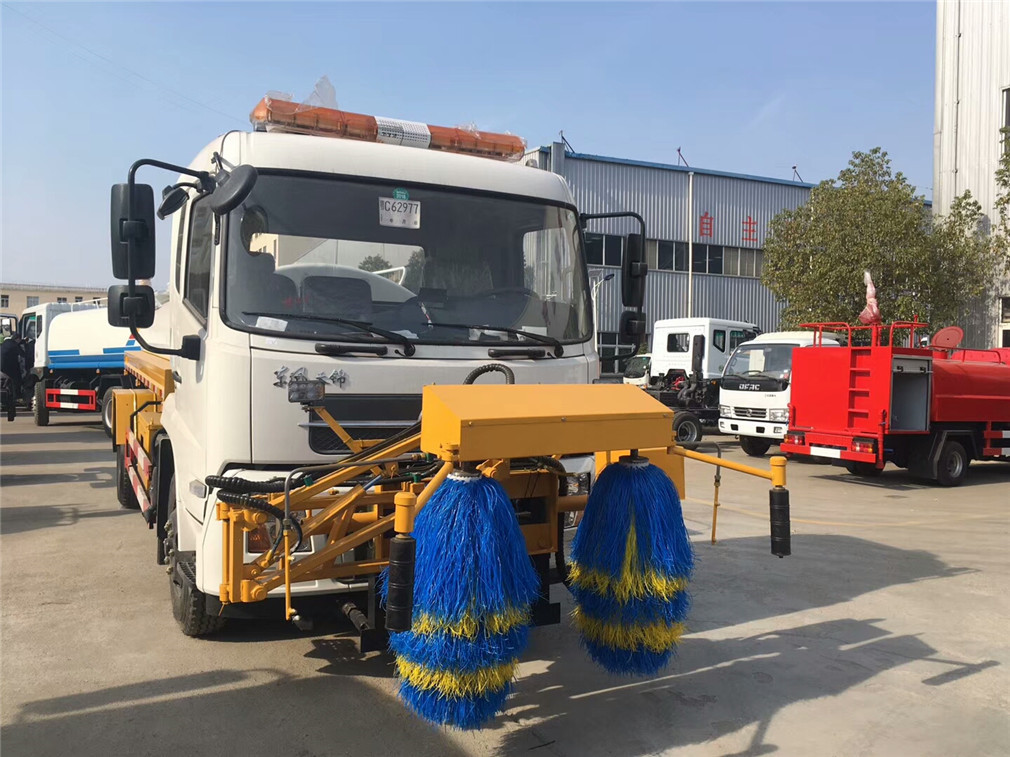

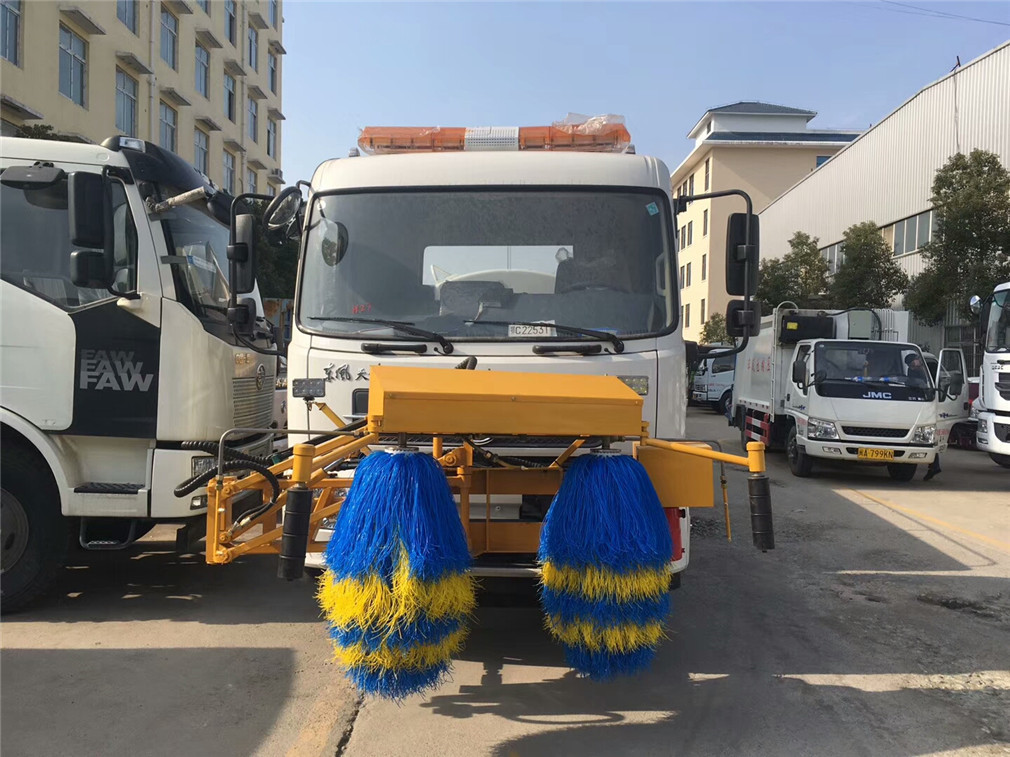

清刷系統是東風天錦護欄清洗車的直接執行機構，它分為四部分，由動力箱、刷輥、導向輥、三組高壓噴嘴組成。動力箱內的減速機為刷輥提供動力，通過駕駛室內的電器控制開關控制電動機，實現刷輥的運轉和停止。電路控制簡單、技術成熟、效率高、故障少、操作簡便和設備運行成本降低。
東風天錦高速路護欄清洗車產品作業時，采用三沖兩刷的清洗工藝，即di一個噴嘴噴出的水將護欄表面的浮塵洗掉并使護欄表面潤濕；然后，di一個刷輥進行di一次滾刷，刷去護欄表面的灰塵和油污；接著，第二個噴嘴噴出的水將經過刷洗脫離護欄表面的灰塵和油污沖洗掉，并再次潤濕護欄表面；第二個刷輥再次滾刷護欄表面，將殘余的灰塵和油污刷掉；較后一個噴嘴對護欄表面進行漂洗，完成整個清洗工藝。
東風天錦高速路護欄清洗車刷輥采用柔性刷毛，在刷洗護欄板時，刷毛與護欄板的弧面緊密接觸，不在護欄板表面留下任何死角。刷毛的切面形狀為四楞形，在刷毛接觸護欄板時，能提供較大摩擦力，使刷毛更容易清除護欄板上的灰塵。
東風天錦高速公路護欄清洗車在清刷輥兩側裝有導向輥，清洗車作業時，導向輥貼著護欄行進，使刷毛與護欄板保持恒定的距離，護欄板表面受到的摩擦力均勻一致，清洗質量穩定。
東風天錦高速路護欄清洗車護欄清洗裝置性能介紹：

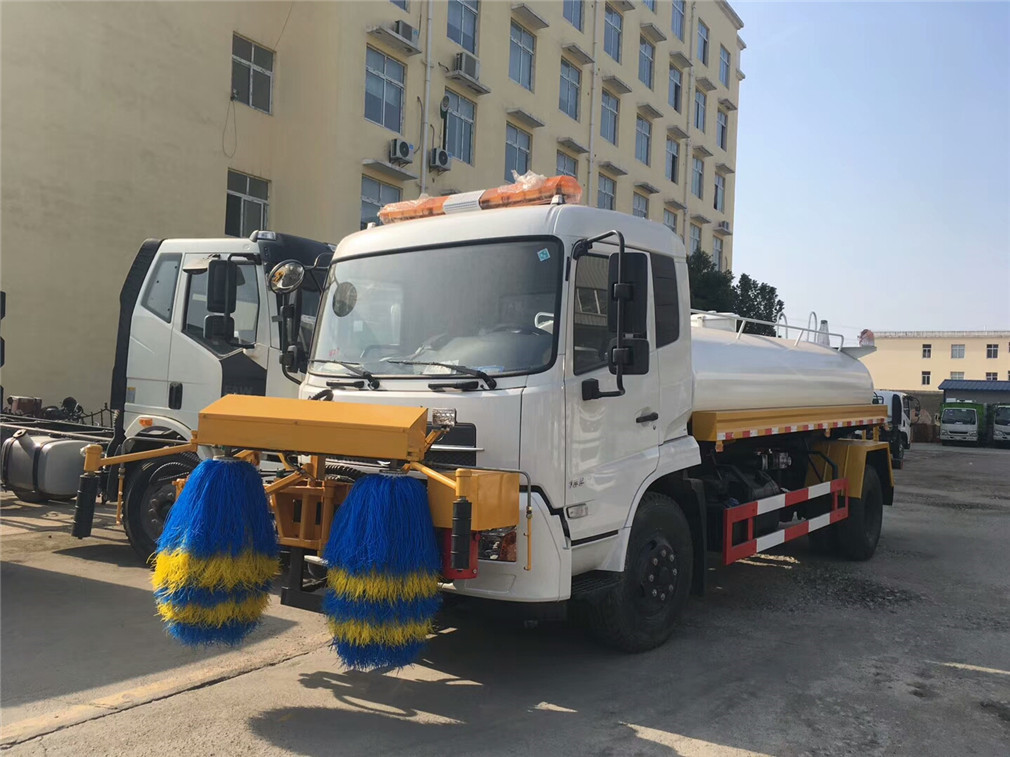

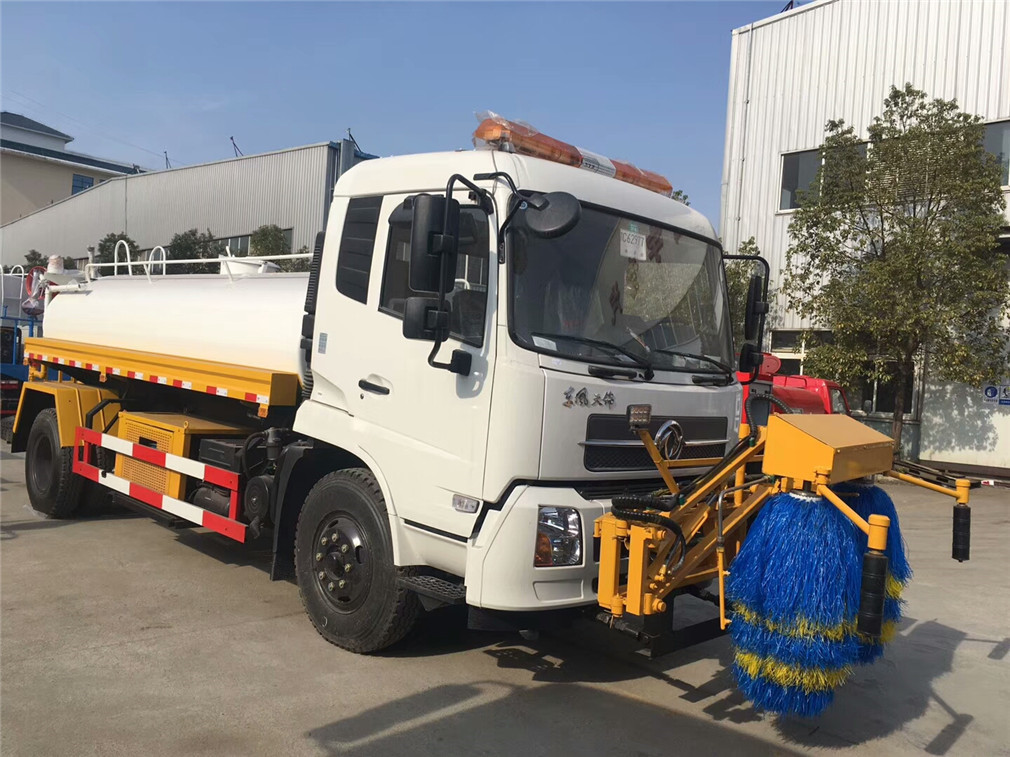

(1) 當懸臂、滾刷車構依次展開后，可進行同向雙側護欄清洗。當護欄清洗結束時，可將懸臂、滾刷車構折疊固定，護欄清洗車可在路面正常行駛。

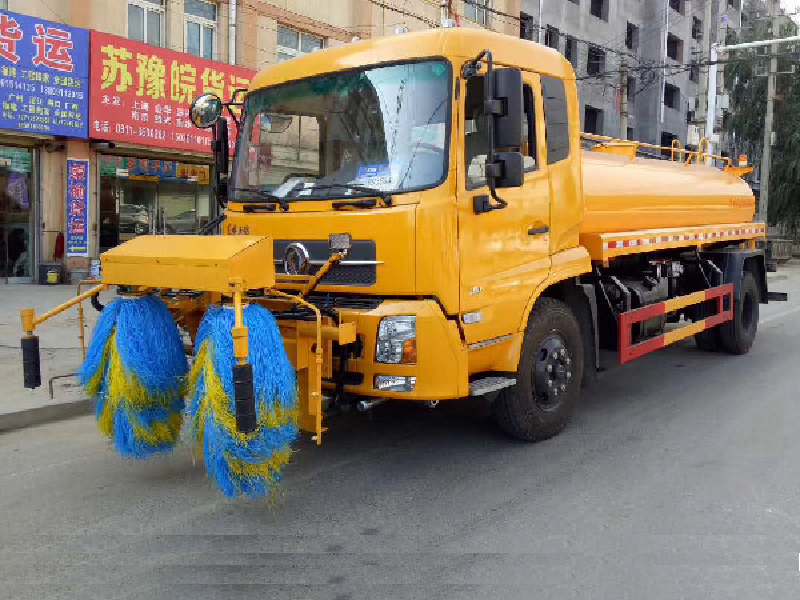

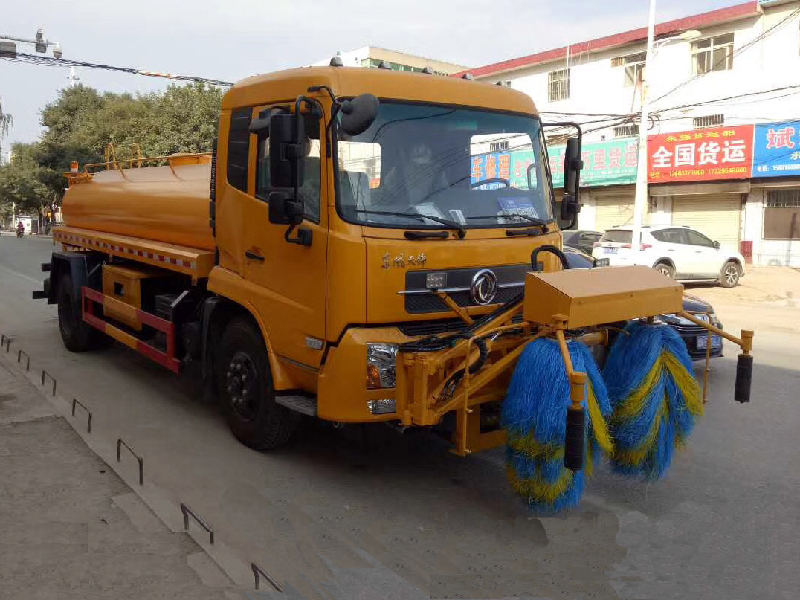

(2) 滾刷車構位于駕駛室前方，操作人員可直接明了的進行操作。
(3) 滾刷車構可分別固定在駕駛室的左前方或右前方，能清洗高速公路左右兩側的護欄，滿足高速公路的特殊性(單向行駛)。
(4) 雙滾刷作業，清洗效率高，作業速度快，其作業速度為5～10公里/小時。
(5) 采用專利保護裝置，自動保持清洗刷與護欄的恒定距離，清洗質量穩定，大大降低了操作人員的勞動強度，提高了安全性。
(6) 高壓水流清洗，節水，每噸水可清洗護欄5～8公里。
(7) 獨特的刷毛設計，清洗不留死角，不劃傷漆面，長期清洗還可以形成保護膜，從而延長護欄的使用壽命。

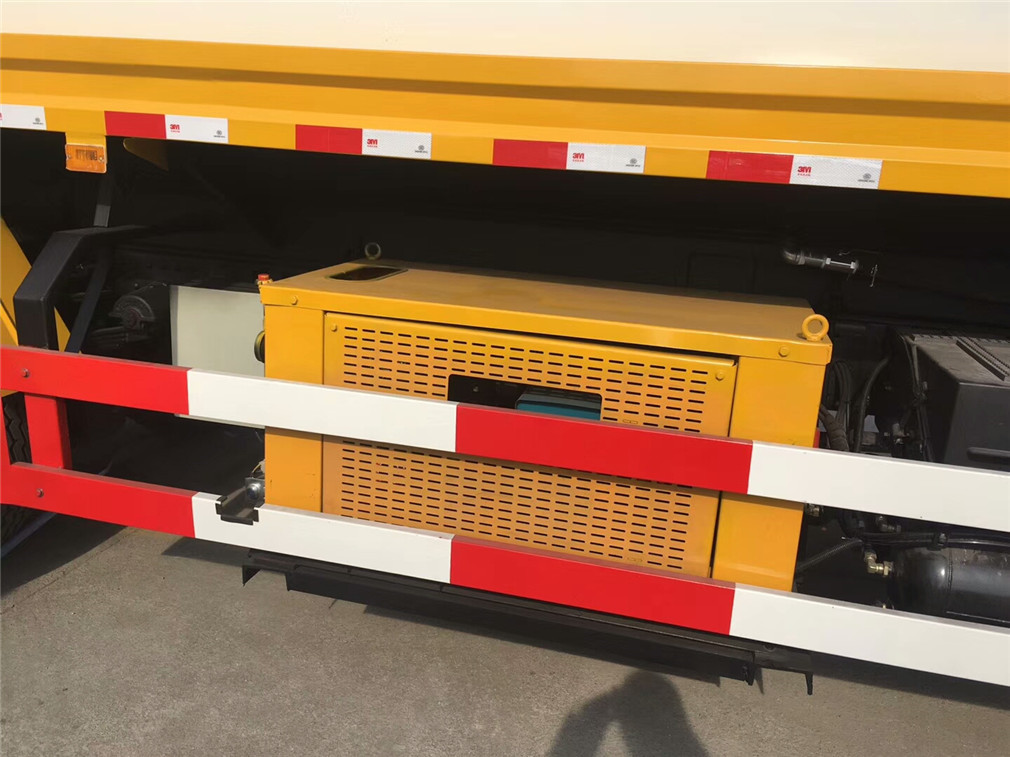

(8) 采用獨立動力源，保證清洗車工作穩定，同時節約能源。
(9) 可與多種汽車底盤配套安裝，如灑水車，自吊汽車，自卸汽車等。
(10)清洗車具有技術，設計合理，使用安全，節能環保，工作穩定可靠。
(11)清水箱有效容積為9立方，箱體內膽采用不銹鋼制作。
| 技術指標 | 東風天錦高速路護欄清洗車 | |||
| 基本參數 | 外形尺寸 (mm) | 9800,9500,9300,9000X2500X2850 | ||
| 底盤型號 | DFL1160BX1V | |||
| 底盤軸距 (mm) | 3800,4200,4500,4700,5000,3950,5600 | |||
| 底盤軸數 | 2 | |||
| 底盤軸荷 (kg) | 5600/10200 | |||
| 整備質量 (kg) | 8455 | |||
| 總質量 (kg) | 15800 | |||
| 額定載質量 (kg) | 7150 | |||
| 接近角/離去角 (°) | 20/13 | |||
| 前懸/后懸 (mm) | 1430/2170 | |||
| Z高車速 (km/h) | 98 | |||
| 準乘人數 (人) | 3 | |||
| 輪胎規格 | 9.00R20 16PR，10.00-20 16PR，10.00-20 18PR，10.00R20 14PR，10.00R20 16PR，10.00R20 18PR，10R22.5 16PR，275/80R22.5，275/70R22.5 16PR，275/70R22.5 18PR，295/80R22.5 | |||
| 輪胎數量 | 6+1(備胎) | |||
| 彈簧片數 (前/后) | 7/9+6,8/10+8,10/11+10 | |||
| 前輪距 (mm) | 1880,1900,1920 | |||
| 后輪距 (mm) | 1800,1860,1820 | |||
| 排放標準 | GB3847-2005,GB17691-2005國V | |||
| 燃料種類 | 柴油 | |||
| 發動機 | 發動機型號 | 發動機生產企業 | ||
| ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | |||
| 發動機排量 (ml) | 發動機功率 (kw) | |||
| 6700 6700 4500 4752 4752 5900 6700 5900 5900 | 155 144 132 132 132 132 198 155 140 | |||
| 其它說明 | 該車主要用于公路兩側護欄清洗作業。隨底盤選裝駕駛室。前伸1200mm，運輸介質:水，密度:1000千克/立方米，罐體有效容積:7.5立方米，罐體外形尺寸(長×長軸×短軸)(mm)5200×1800×1200，4900×1850×1200，4700×1900×1250，4400×1950×1300，對應罐體總?cè)莘e分別為:8.8立方米、8.5立方米、8.76立方米、8.75立方米。前伸1200mm。側防護采用冷彎型鋼/Q235-A，螺栓連接。后防護采用冷彎型鋼/Q235-A，螺栓連接。后防護截面高度尺寸120mm， 截面寬度尺寸50mm，下邊緣離地高度450mm。ABS型號:3631010-C2000，4460046440；生產廠家:東科克諾爾商用車制動系統(十堰)有限公司，威伯科汽車控制系統(中國)有限公司。 | |||
| 配置說明 | 詳細配置請咨詢銷售經理 | |||
| 懸掛系統 | 調節方式 | 手動高度調節 |
| 調節高度 | ≥350mm | |
| 懸臂長度 | 2500mm | |
| 滾刷車構 | 滾刷展開直徑 | 1050mm |
| 滾刷展開寬度 | 600mm | |
| 清洗工作高度 | 1100mm | |
| 較低清洗工作高度 | 720mm | |
| 工作轉速 | 180 r/min | |
| 噴水系統 | 噴水流量 噴水壓力 | 42L/ min 3—4 MPa |
| 作業質量 | 洗凈度 作業速度 | ≥90% ≥3km/h |
| 供水系統 | 水泵型號 | 8-36EX |
| 電器設備 | 發電車型號 | STC-3 |
東風天錦高速公路護欄清洗車關健技術：
高速公路護欄清洗裝置的關鍵技術是實現高速公路護欄的快速、清洗，清刷系統作為直接的執行機構尤為重要，它是產品設計的關鍵，其技術性體現在：在清洗養護過程中，采用三沖兩刷的清洗工藝，即在清刷系統裝有三個高壓陶瓷噴嘴、兩個刷輥和兩個導向輥，使整個清刷系統在作業時，可以將護欄表面的灰塵和油污清除。經過清洗后的護欄表面，潔凈度能達到90%以上。在設計上，采用多項措施以保障護欄清刷的質量。
1、刷輥轉速的選擇
根據護欄清洗車的作業速度(5-8Km/h)，計算出刷輥的轉速在200r/min左右,在這個轉速范圍內，刷輥轉動平穩，有力。刷毛伸展平直，刷輥展開直徑達到設計要求。
2、模糊清刷工藝
采用柔性刷毛，在清刷護欄表面時，對曲形表面能接觸，避免了護欄清洗時留下死角清洗不，影響護欄的清洗質量。
3、特制刷毛
刷毛形狀為特制四角刷絲，這種刷絲在刷洗護欄表面時，能產生較大摩擦力，清除護欄表面的灰塵和油污效果很好。刷絲強度高，在作業時不會發生斷裂。而且也不會發生纏繞和打結現象。
4、刷輥與護欄的距離恒定
設計安裝的導向輥，其外端面比刷毛展開時短100-150mm，保證清洗車作業時，使刷毛能對護欄表面進行有效的清洗。而且，在清洗過程中，由于導向輥與護欄始終保持接觸，使刷毛作用在護欄表面的摩擦力均勻一致，保證了護欄的清洗質量，使清洗后的護欄表面的潔凈度達到了90%以上。
5、高壓水的沖洗
護欄清洗過程中的一個重要措施，就是對護欄表面用高壓水沖洗，設計采用陶瓷高壓噴嘴，出水壓力大于3Mpa，噴嘴噴出的水呈扇面，能使護欄表面得到有效的沖洗和潤濕。
