東風天龍多功能抑塵車(16方、60-120米霧炮機)
| 產品名稱: | 東風天龍多功能抑塵車(16方、60-120米霧炮機) | 產品型號: | CLW5251TDYD5 |
| 產品規格: | 選配60-120米 | 底盤廠家: | 東風 |
| 發動機: | 康機 | 排放標準: | 國5 |
| 更新時間: | 2019年04月19日 09:33:33 | ||
| Tags: | 東風天龍多功能抑塵車 CLW5251TDYD5 東風天龍抑塵車 后雙橋抑塵車 | ||
當前產品網址:抑塵車http://www.zscic.com.cn/pensache/6687.html

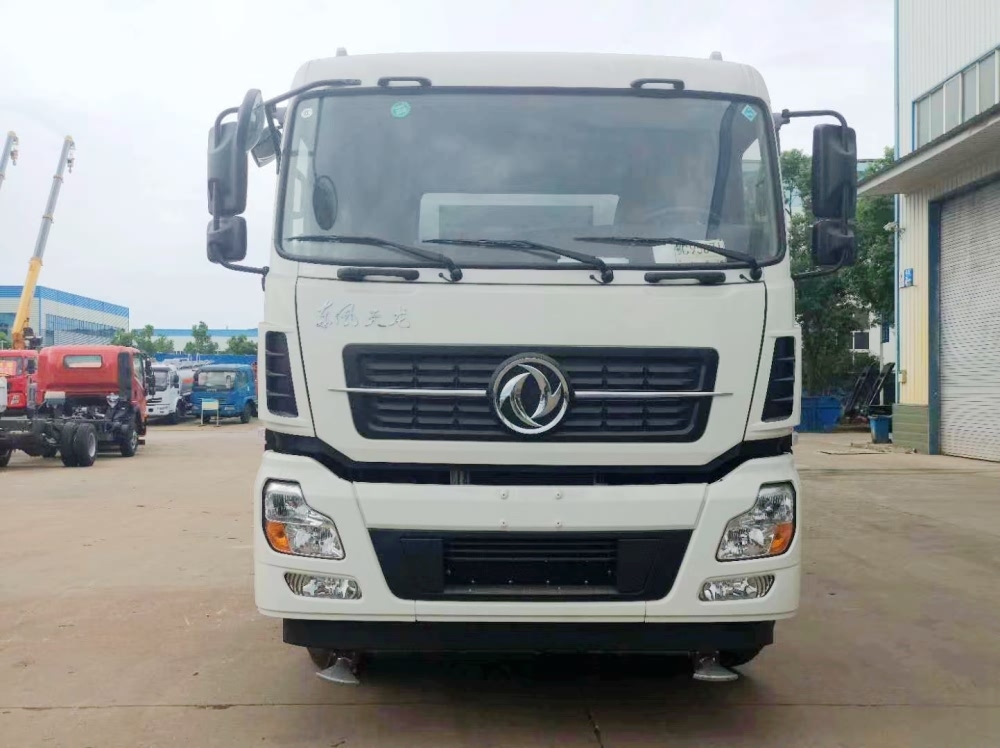

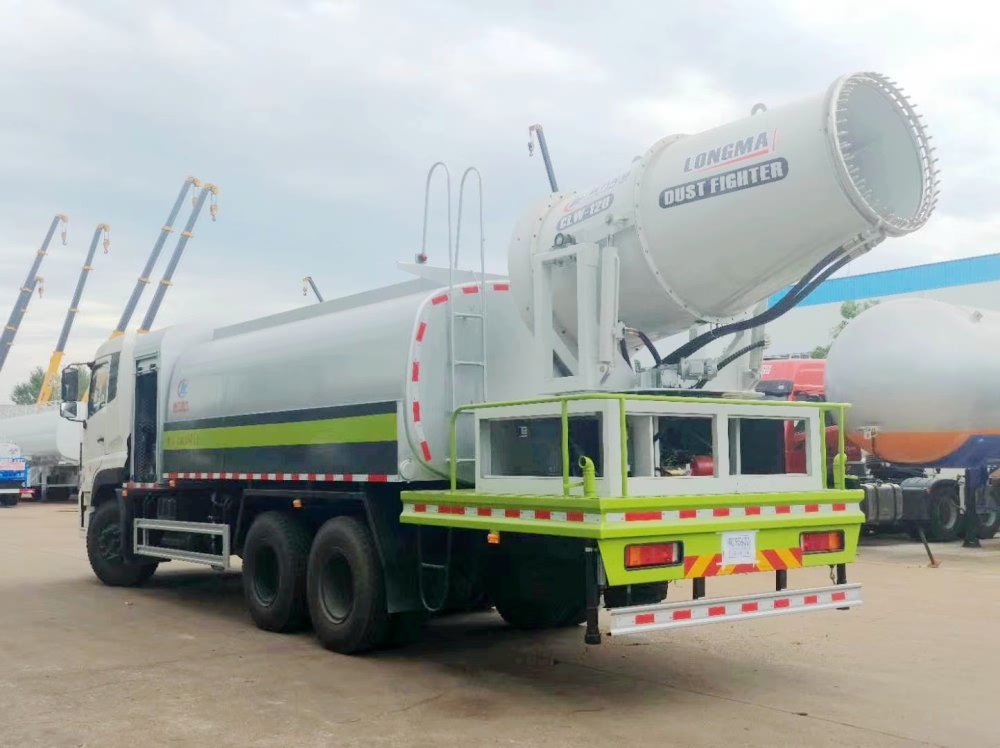

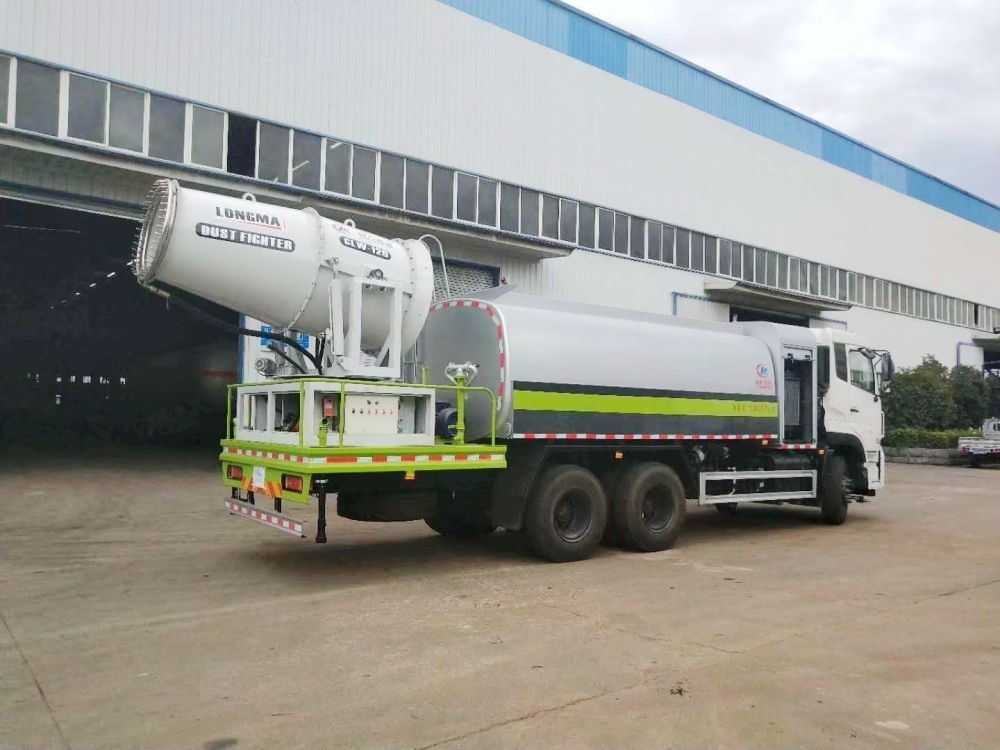

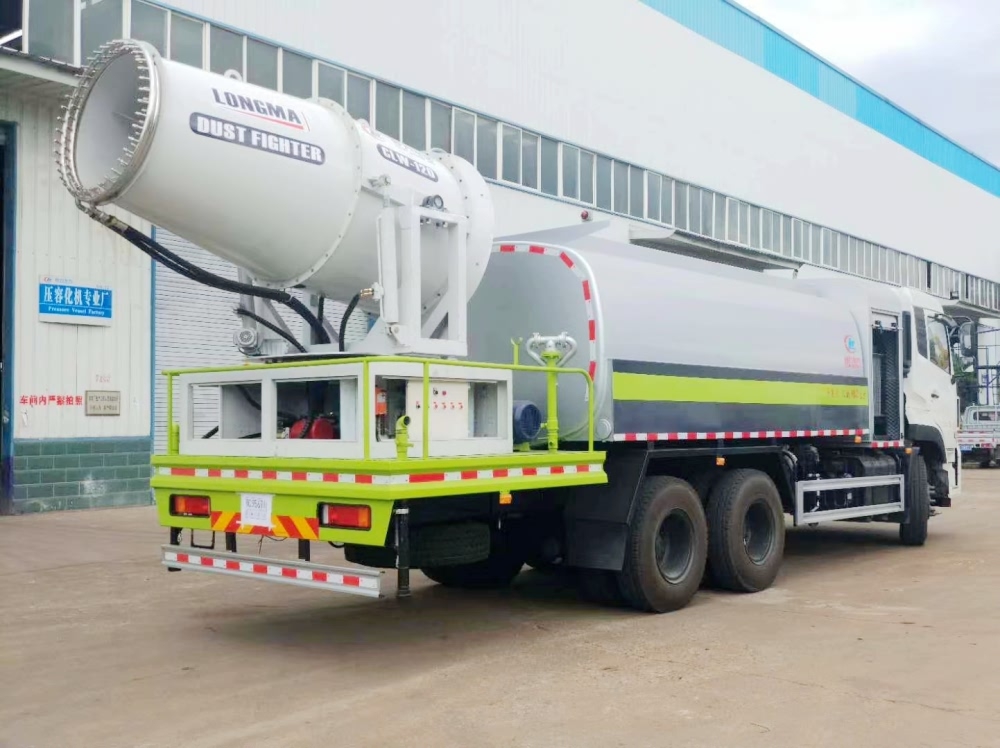

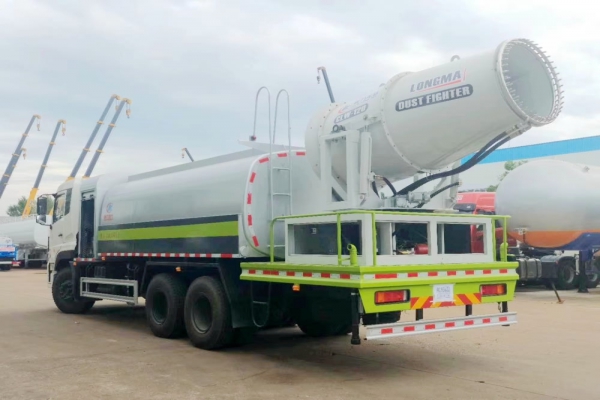

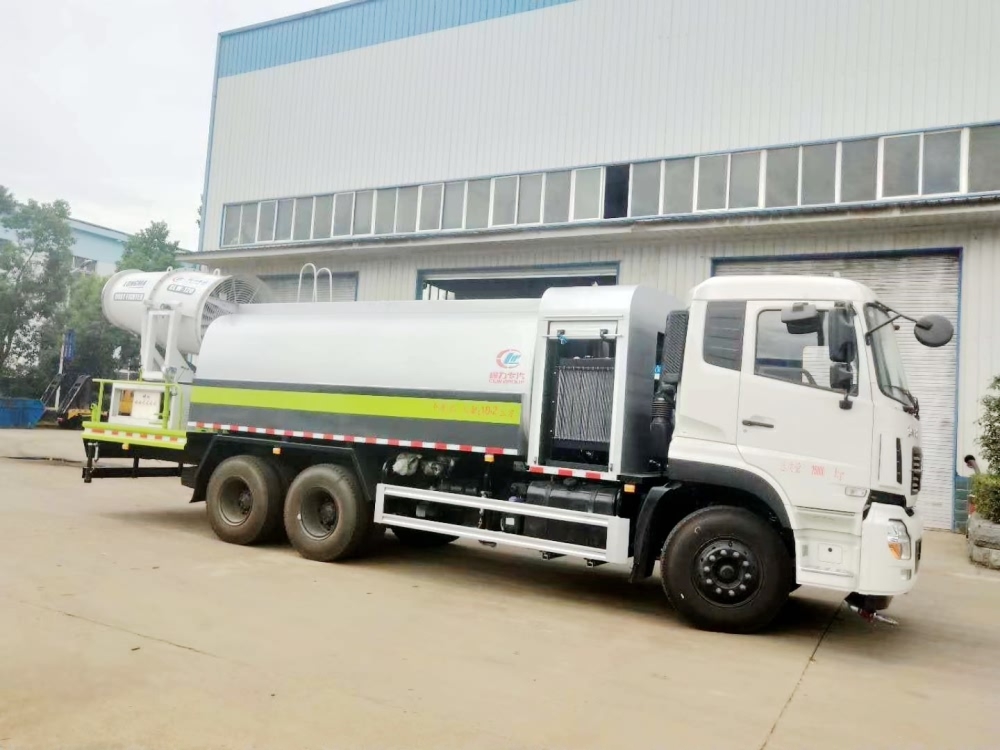

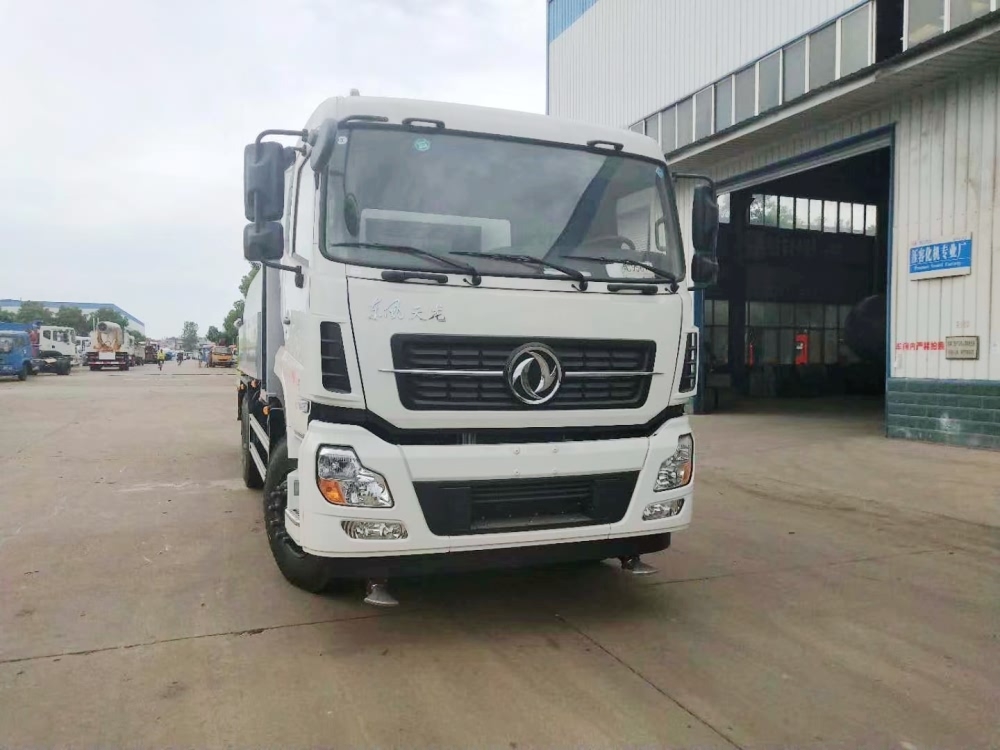

東風天龍多功能抑塵車(16方、60-120米霧炮機)圖片
東風天龍多功能抑塵車(16方、60-120米霧炮機)說明
東風天龍多功能抑塵車,后雙橋軸距4350+1350(mm),東風天龍多功能抑塵車在后工作平臺上裝有60-120米的霧炮機,可適用于鐵道部或其他更多領域,主要是火車運送煤炭,用于對每節火車上的煤炭進行固化,形成保護膜,減少污染。噴灑抑塵裝置可360度旋轉,同時具備灑水車功能,可電子遙控操作。
東風天龍多功能霧炮車作用及原理:
運煤列車沿途的揚塵和拋撒造成嚴重的環境問題,在運煤列車上噴灑抑塵劑,可有效地防止煤炭在列車快速行駛中造成的損失和環境污染。按照煤炭鐵路運輸?shù)奶攸c和技術要求,結合抑塵劑的物理性質,提出了抑塵劑噴灑設備的設計方案,設計了噴嘴并對噴灑性能進行數值模擬和實驗研究。
東風天龍多功能抑塵車底盤配置:底盤型號:DFL1250A13 ,軸距4350+1350(mm) , 東風康明斯ISD270 50電控高壓共軌發動機(WHTC),D310平頭標準頂駕駛室, 陜齒9檔9JS119T-B變速箱, 7T前橋,10T單級減速雙后橋(東風435),11.00R20鋼絲胎,液壓電動翻轉,無色夾層前風窗玻璃,電動玻璃升降器,中控前車門鎖,氣囊減震司機座椅,通道式儀表板,有巡航系統,帶ABS系統,原裝空調。具備環保和免征公告。
東風天龍多功能抑塵車上裝配置:罐體容積:16立方水罐,罐體鋼板采用優質碳鋼板材,前沖后灑、側噴、平臺高炮、自流閥及消防接頭各1個、水管2根、配杭州威龍泵 ,裝100米射程噴霧機,配套150KW發電機,18.5KW不銹鋼多級離心泵,選擇PLC無線遙控操作,及手動操作。駕駛室內操作,采用西門子電控系統,進口中央噴頭,駕駛室及駕駛室后部觸屏及手自一體操作系統。
東風天龍多功能抑塵車選裝配置:室內氣控操作,大鴨嘴1對,本田泵,加炮,長 燈,罐側帶閘門,罐后加裝噴霧裝置,威龍小泵/大泵,LED箭頭燈;全車大通徑球閥。
東風天龍多功能抑塵車功能配置:帶前部沖洗路面噴灑裝置、后部扇形降塵噴灑裝置,兩側面噴灑裝置,帶后部工作平臺、平臺上安裝綠化灑水炮(炮噴射形狀可調),可調直沖狀、大雨、中雨、毛毛雨,可連續調節,射程可達35米,垂直吸程6.5米,揚程14米,帶消防接口、自流閥,可自吸自排。
東風天龍多功能霧炮車產品特點:
1、風力強勁、射程遠、覆蓋范圍廣、工作效率高、可移動,操作簡單方便。
2、上下左右采用遙控操作(可在駕駛室內操作)安全方便。
3、可實現常量、低容量和超低容量等多種形式噴霧。
4、可采用三相380V市電,固定安裝在升降或混凝土澆筑的平臺上使用,也可配套柴油發電機組供電安裝在運輸車輛上使用。
項 目 | 東風天龍抑塵車 主要性能參數 | |||||
整車型號 | 程力威牌CLW5251TDYD5型多功能抑塵車 | |||||
底盤型號、類別、生產企業 | DFL1250A13二類 | |||||
發動機 | 排放標準 | GB3847-2005,GB17691-2005國V | ||||
發動機型號 | ISD245 50 | ISD270 50 | ||||
發動機生產企業 | 康機 | 玉柴 | ||||
功率/馬力 | 180/245 | 198/270 | ||||
排量 | 6700 | 6700 | ||||
燃油種類 | 柴油 | |||||
車輛基本參數 | 外形尺寸(長X寬X高)mm | 11400,10820X2500X3750 | ||||
軸數 | 3 | |||||
軸距 | 4350+1350 | |||||
額定乘員 | 2,3人 | |||||
質量參數 | 總質量 | 25000 | ||||
整備質量 | 15060 | |||||
額定載質量 | 9810,9745 | |||||
前輪距 | 2040 | |||||
后輪距 | 1860/1860,1880/1880 | |||||
接近角/離去角(°) | 18/8,18/9,18/10 | |||||
前懸/后懸 | 1500/3350,1480/3370 | |||||
輪胎規格 | 11.00-20 18PR,11.00R20 18PR | |||||
Z高車速(km/h) | 90 | |||||
鋼板彈簧片數(前/后) | 8/9,8/10,9/10 | |||||
變速箱描述 | 9檔 | |||||
ABS防抱死系統 | 有 | |||||
專用功能 | 罐體容積(m3) | 16 | 罐體材質 | Q235優質碳鋼 | ||
灑水寬度 | ≥14m | 綠化灑水炮射程 | 柱狀≥28m,霧狀≥15m | |||
霧炮機 | 選裝60-120米 | |||||
配備大功率灑水泵,具有自吸自排功能,垂直吸程>6米。帶前部沖洗路面噴灑裝置、后部扇形降塵噴灑裝置,兩側面噴灑裝置,后部工作平臺、平臺上安裝綠化灑水炮(炮噴射形狀可調),可調直沖狀、大雨、中雨、毛毛雨,可連續調節,自流閥及消防接頭各1個、水管3米2根。罐體內做環氧樹脂防腐處理。 | ||||||
選裝 | —— | |||||
車載式噴霧機主要技術參數(60-120米):
項 目 | 主要性能參數 | ||
噴霧機型號 | CLW-100型 | CLW-100型 | CLW-120型 |
射程 | 60米 | 80米 | 100米 |
專利號 | 201630487869.3 | 201630487869.3 | 201630487869.3 |
風扇電機功率 | 15KW 二級電機 | 37KW 二級電機 | 55KW |
驅動水泵功率 | 5.5KW多級離心泵 | 11KW多級離心泵 | 11KW多級離心泵 |
水泵型號 | 利歐 | 武漢浩水 | 武漢浩水 |
耗水量 | 8(m3/h) | 10(m3/h) | 12(m3/h) |
上下噴灑角度范圍 | -10°— 45° | -10°— 45° | -10°— 45° |
左右噴灑角度范圍 | 0°— 360° | 0°— 360° | 0°— 360° |
電源配置 | 380V 50Hz | 380V 50Hz | 380V 50Hz |
噪音等級 | ca.63 dB(20mt) | ca.63 dB(20mt) | ca.63 dB(20mt) |
噴嘴數量 | 不銹鋼噴嘴50+17個 | 不銹鋼噴嘴80+21個 | 不銹鋼噴嘴120+21個 |
水霧細度 | 10 ~150(微米) | 10 ~150(微米) | 10 ~150(微米) |
水過濾精度 | 250/60(微米/目) | 250/60(微米/目) | 250/60(微米/目) |
遠程遙控距離 | 100(米) | 100(米) | 100(米) |
發電機組 | 50KW | 120KW | 150KW |
操作環境溫度 | 0° ~ 55° | 0° ~ 55° | 0° ~ 55° |
重量 | 1375(KG) | 1525(KG) | 1650(KG) |
長*寬*高 | 2000×1500×2600(毫米) | 2000×1500×2600(毫米) | 2000×1500×2600(毫米) |
是否可提供定制運用 | 是 | 是 | 是 |
