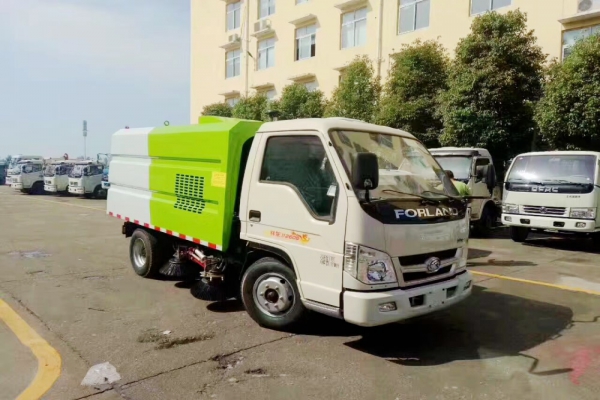

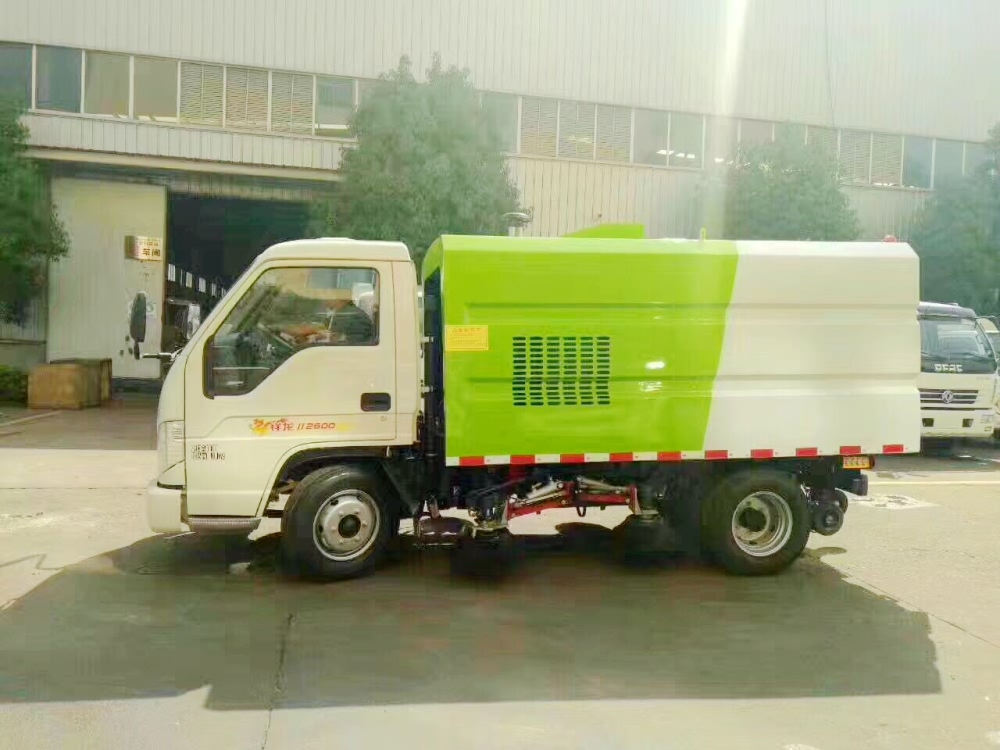

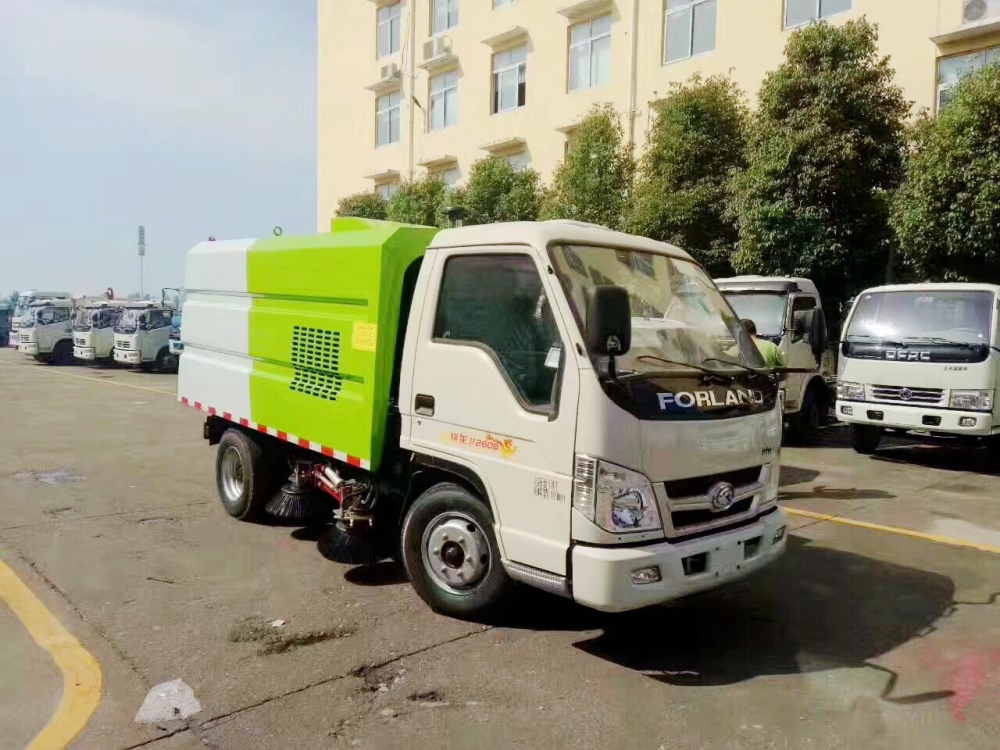

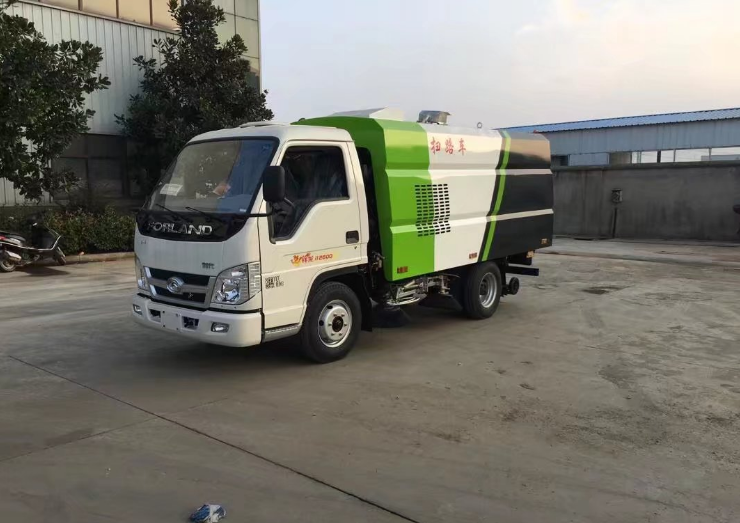

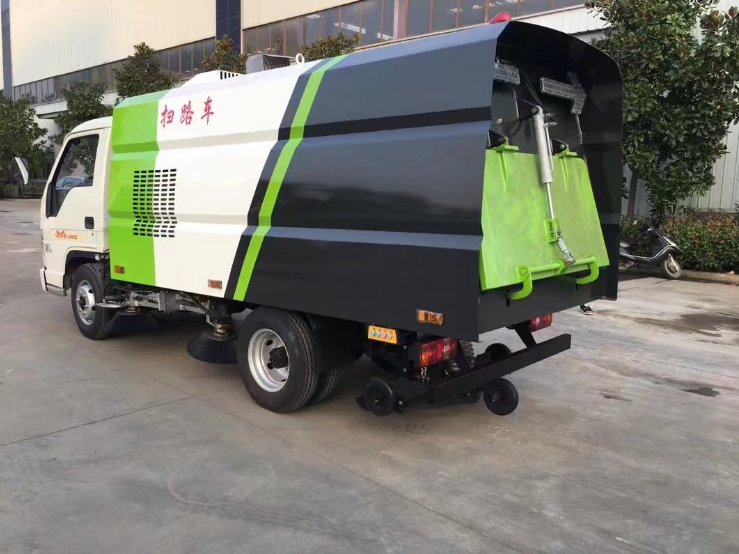

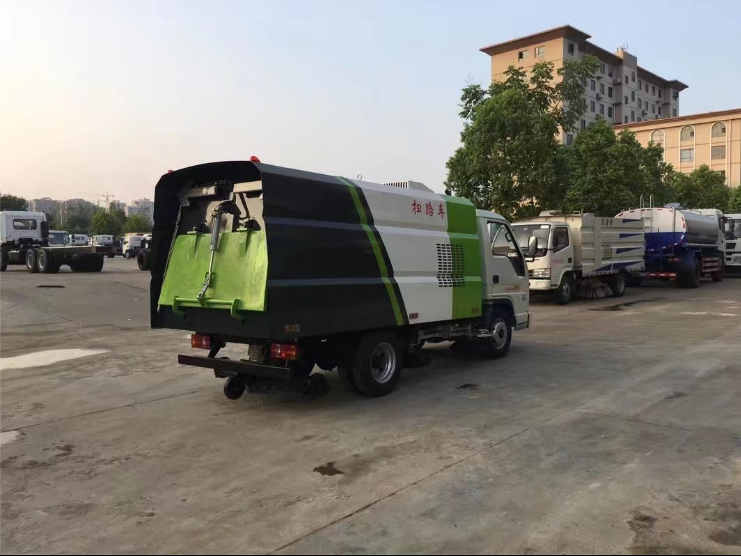

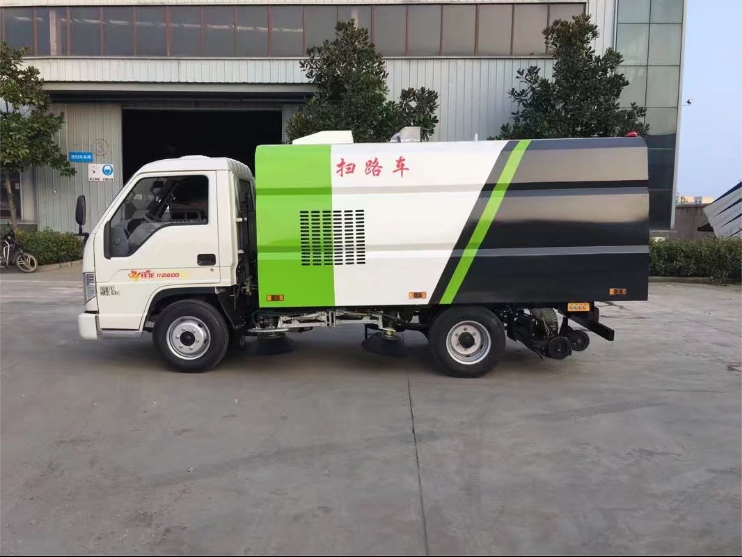

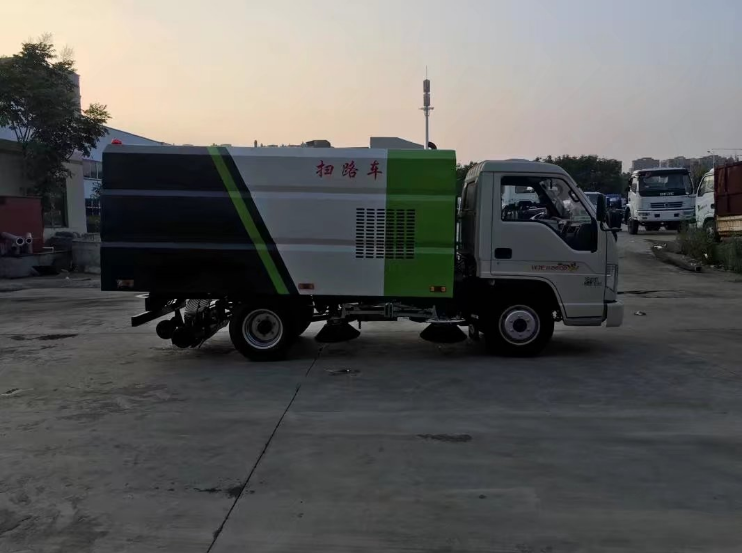

福田小型掃路車 3立方小型掃地車
| 產品名稱： | 福田小型掃路車 | 產品型號： | CLW5042TSLB5 |
| 產品規格： | 2.5m3垃圾箱+0.7m3水箱 | 底盤廠家： | 福田 |
| 發動機： | 全柴4A2-68C50 | 排放標準： | 國Ⅴ |
| 更新時間： | 2018年11月29日 09:37:28 | ||
| Tags： | 福田掃路車 小型福田掃地車 小型掃路車 福田小型掃路車 CLW5042TSLB5 | ||
當前產品網址：掃路車http://www.zscic.com.cn/saoluche/4093.html
福田小型掃路車說明
小型福田掃路車采 用福田時代小卡之星系列底盤生產，具有完整的底盤、副發動機、風機系統、清掃系統、吸塵系統、降塵系統、液壓系統、電器電控系統等，小型福田掃路車外觀采 用電腦設計，外形小巧時尚，價格經濟實惠，清掃作業效果好，其垃圾箱容積為2.5立方，清水箱容積為0.7立方，具有前排噴霧功能和掃刷噴霧降塵功能，更大限 度的降低清掃作業引起的揚塵。
福田小型掃路車底盤配置：采用福田原廠底盤，軸距2600MM,小卡之星2車身，寬敞舒適駕駛室，駕駛室寬度達到1600MM，單排前翻，匹配5檔手動變速箱，動力轉向，原廠ABS,輪胎6.00R15鋼絲胎
福田小型掃路車上裝配置：帶4把掃盤，2前掃盤支架帶有抑塵噴水嘴，萊恩副發動機，施耐德控制開關，臺灣電磁閥組，不銹鋼垃圾箱，合金水箱，免維護風機，尾部LED箭頭燈，手動泵應急系統。
掃路車上裝配置
底盤型號：BJ1042V9JB5-A1
發動機型號：4A2-68C50
發動機功率：50KW
外形尺寸：5210×1760×2280mm
工作寬度：2.2M
吸入粒度：φ120mm。
水箱容積：0.7m3
垃圾箱容積：2.5m3
作業能力：13000㎡/h-40000㎡/h
| 技術指標 | CLW5042TSLB5型掃路車 | |
| 基本參數 | 生產廠家 | 程力專用汽車股份有限公司 |
| 生產地址 | 湖北省隨州市南郊平原崗程力汽車工業園 | |
| 外形尺寸 (mm) | 5560,5210X1760X2280 | |
| 底盤型號 | BJ1042V9JB5-A1 | |
| 底盤軸距 (mm) | 2600,2850 | |
| 底盤軸數 | 2 | |
| 底盤軸荷 (kg) | 1650/2644 | |
| 整備質量 (kg) | 3880 | |
| 總質量 (kg) | 4294 | |
| 額定載質量 (kg) | 284 | |
| 接近角/離去角 (°) | 18/18 | |
| 前懸/后懸 (mm) | 1115/1845,1115/1245 | |
| Z高車速 (km/h) | 90 | |
| 準乘人數 (人) | 2 | |
| 輪胎規格 | 6.00-15LT 10PR，6.00R15LT 10PR | |
| 輪胎數量 | 6+1(備胎) | |
| 彈簧片數 (前/后) | 7/5+3 | |
| 前輪距 (mm) | 1345 | |
| 后輪距 (mm) | 1240,1280 | |
| 排放標準 | GB17691-2005國Ⅴ,GB3847-2005 | |
| 燃料種類 | 柴油 | |
| 發動機 | 發動機型號 | 發動機生產企業 |
| 4A2-68C50 D19TCIE1 4A2-88C50 | 安徽全柴動力股份有限公司 昆明云內動力股份有限公司 安徽全柴動力股份有限公司 | |
| 發動機排量 (ml) | 發動機功率 (kw) | |
| 2270 1912 2270 | 50 75 65 | |
| 其它說明 | 防護材料:Q23碳鋼，連接方式:左右側面防護豁免，后下部防護與大梁螺栓連接，后部防護斷面尺寸:100×50，后部防護離地高度:440。此車長/軸距/前懸/后懸對應關系為:5560/2600/1115/1845；5210/2850/1115/1245.ABS系統控制方式為:雙參數控制，4S/4M.ABS系統控制器型號為:CM4Y.ABS系統控制器生產廠家為:廣州科密汽車電子控制技術股份有限公司.在不改變車輛性能及基本參數的情況下，擴展不同的外形圖片，以提高市場競爭力. | |
| 技術參數 | 名稱 | 參數 |
| 垃圾箱容積 (m3) | 2.5 | |
| 清水箱容積 (m3) | 0.7 | |
| 作業寬度 (mm) | 2200 | |
| 作業速度 (km/h) | 3-15 | |
| 作業能力 (m2/h) | 20000-30000 | |
| 抽吸粒度 (mm) | 120 | |
| 垃圾箱傾斜角 (°) | >45 | |
| 作業效率 | ≥95% | |
| 副發動機 | 萊恩 | |
| 副發動機馬力 | 31 | |
| 配置說明 | 1、掃路車采用中置4掃盤加后置吸盤作業方式，掃盤轉速可實現獨立3檔調速；副發動機采用萊恩副發動機；掃盤馬達為大力品牌馬達；電控希望采用施耐德控件開關；臺灣液壓閥；皖液液壓油泵；新西山水泵；免維護自分離式離合器；免維護風機；不銹鋼水箱；不銹鋼垃圾箱；尾部LED箭頭燈；手動泵應急系統；前掃刷臂轉動機構使用高新耐磨工程隔套，免打黃油；精密冷彎無縫液壓油管。 2、選裝配置：倒車和右掃作業監控系統；前后噴霧裝置；低水位報 系統。 | |
福田小型掃路車采用福田小卡2600mm底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。
1、福田小卡（軸距2600）型國五二類底盤，前后橋帶空氣避震器,配備全柴68馬力發動機，低油耗。
2、副發動機采用性能強勁的萊恩發動機。
3、自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
4、耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。
5、清水箱充分利用了車載空間，容積約1立方，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。
6、垃圾箱采用雙層內膽不銹鋼結構，容積2.5立方，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置噴霧壓塵裝置，限度的利用了垃圾箱裝載垃圾的空間。廂體采用傾翻卸料。

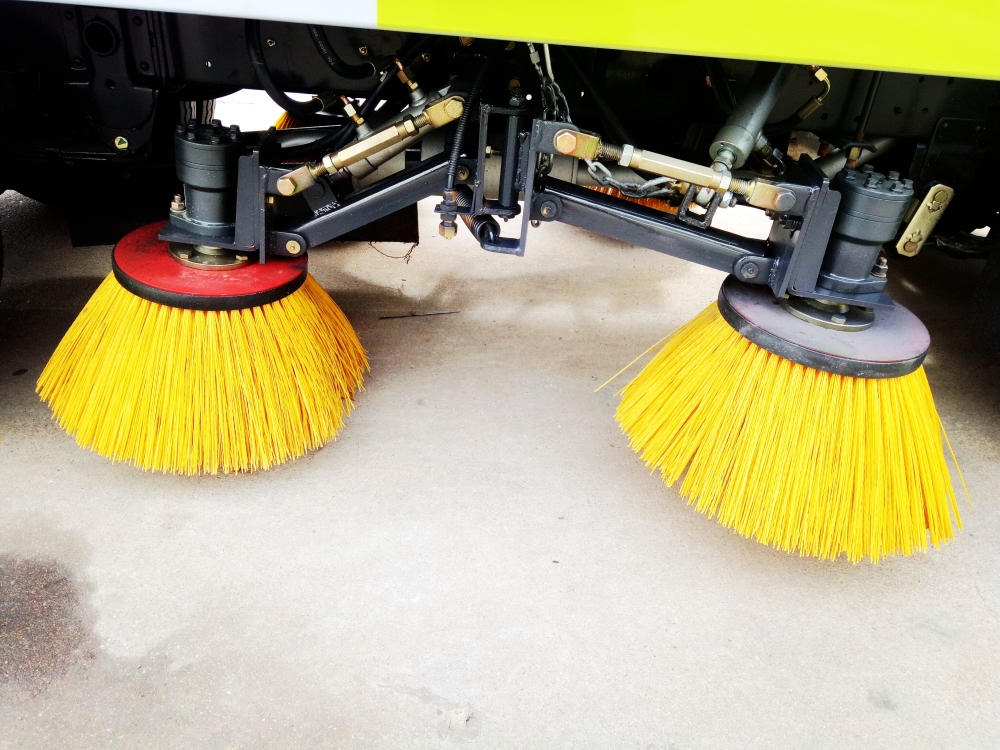

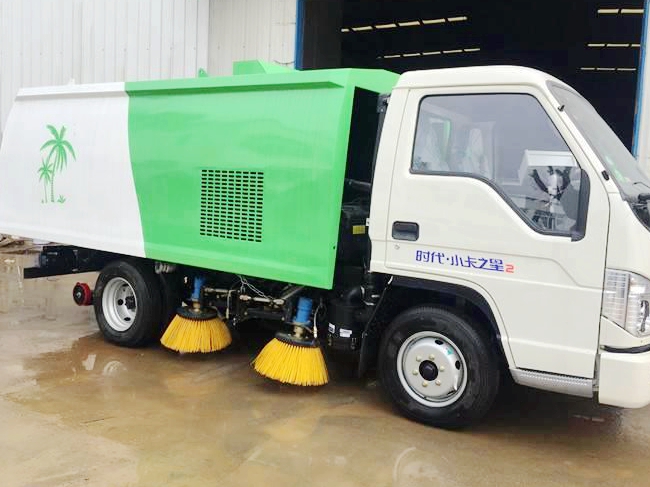

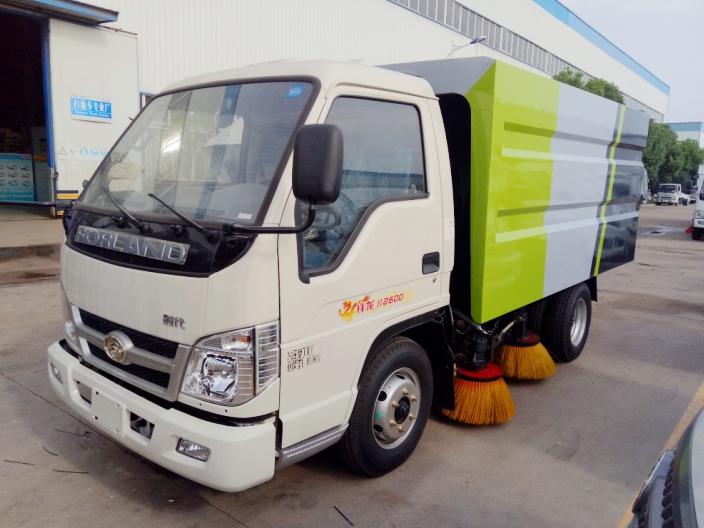

7、左右立掃為單掃盤，前掃盤帶自動避讓功能，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現后掃和全掃等不同的作業模式。
8、吸嘴的吸口寬度達到1100mm，作業總寬度大于2米。3個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。
9、駕駛室手動按鈕式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。
10、掃盤擺線馬達采用國內知名品牌，使用壽命長穩定可靠，故障率低。
11、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
12、采用高品質液壓系統及電磁閥組，雙向操作按鈕，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。
13、液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便。
14、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

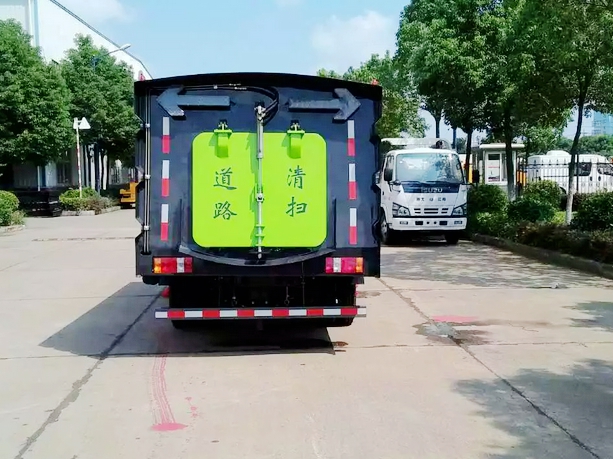

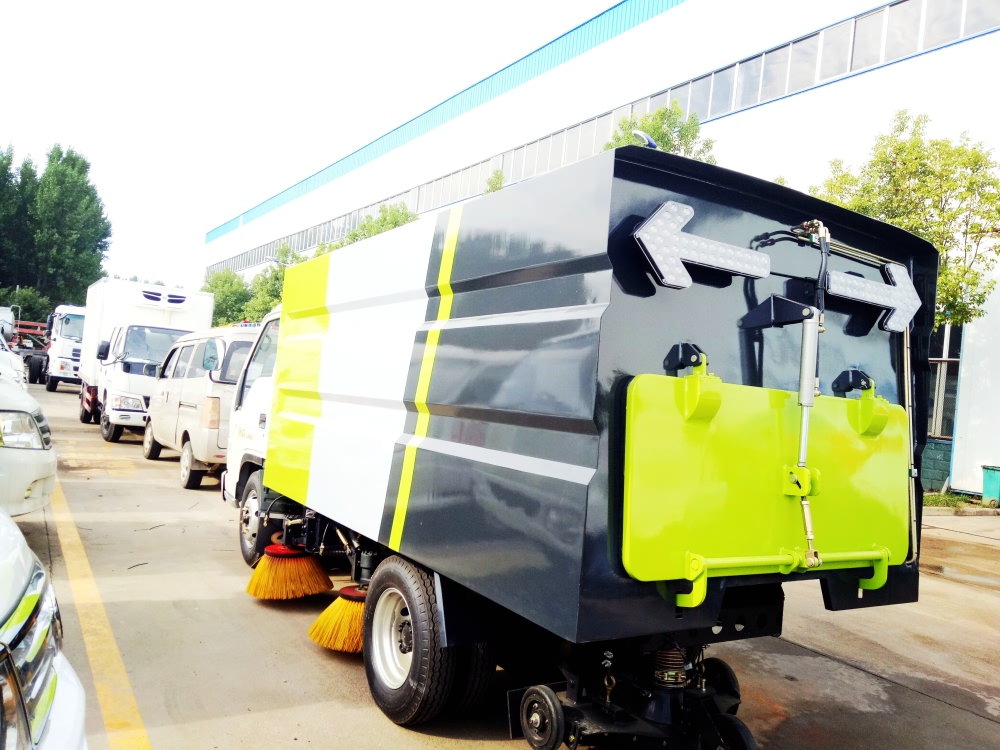

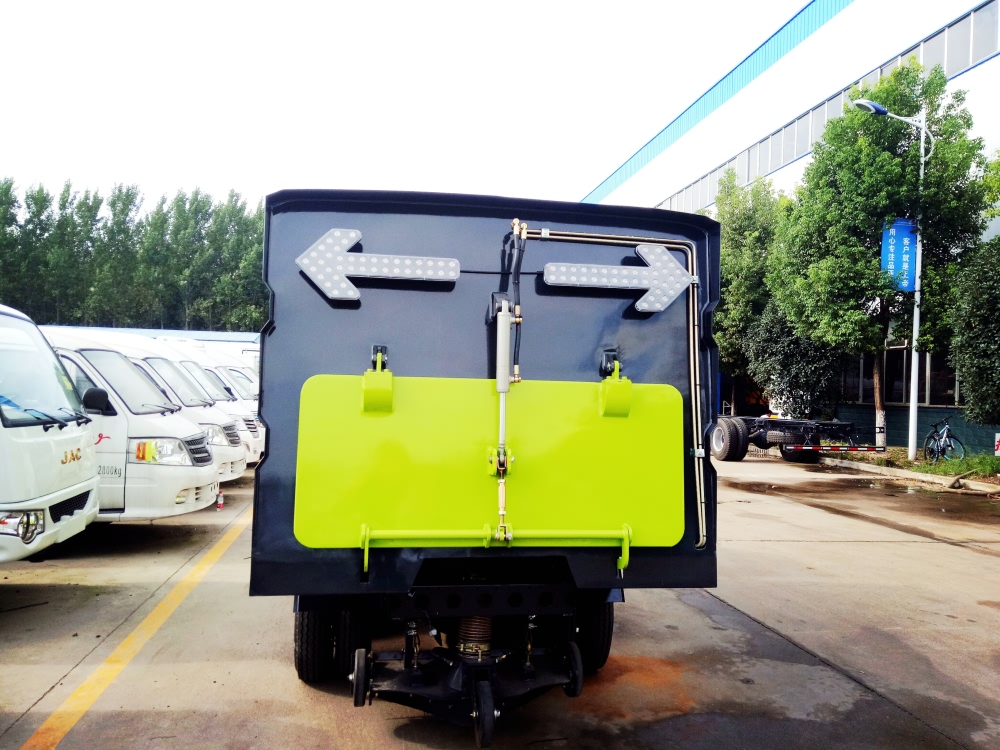

15、后部采用LED箭頭燈 示燈，保證行車作業安全。
16、非不銹鋼件經電泳防銹處理，經久耐用。
17、副架承重梁用截面長120mm寬60mm厚8mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。
18、小型掃路車外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計。
