護欄清洗車高壓水路系由高壓柱塞泵及管網系統組成，由副發動機帶動做功，護欄清洗車高壓水泵一般采用進口柱塞式高壓水泵，作業過程由副發動機→傳動軸→分動箱→聯軸器驅動。通常水泵較高轉速為1450r/min，為了安全起見，禁止超轉速使用，水泵由副發動機通過分動箱傳動，當副發轉速為 2200r/min時，水泵轉速為1450r/min。在駕駛室電控箱上設有副發轉速表及副發轉速超速報 （ 示 燈及蜂鳴報 器），通過副發轉速控制水泵轉速，當報 時，應及時降低副發轉速。

護欄清洗車水泵壓力安全裝置：高壓水路系統中設有雙重安全保護，安全閥壓力己調定為14MPa,噴搶自動卸荷閥壓力已調定為12Mpa，嚴禁隨意調動，要時應請專業維修人員調整。

護欄清洗車水泵的潤滑：水泵曲軸潤滑室使用埃索EP220號潤滑油。為飛濺潤滑式（冬夏通用）。換油時間為工作50h后，以后正常工作狀況下，每工作500h須換油一次，否則將影響水泵壽命。換油時先從水泵下部放油塞處放盡舊油，并用輕柴油沖洗干凈，再從水泵上面加油噻（透氣塞）處加油**透明油位塞上部2/3處（不允許隨便拆卸油位塞）。

護欄清洗車水過濾器：在副車架右側裝有高壓水泵吸水過濾器。濾網的過濾精度為120目，水濾外殼下部設有排污閥。 每班加水時，適當打開水濾排污閥沖出濾網外的部分污物。每工怍2?3個工作日，應拆下水濾器外側沖洗濾網。如發現濾網或外殼O型密封圈（外徑133×3.55）有破損情況，須立即更換。濾網固定面及外殼O型圈密封面須擰緊、保證密封。水濾不密封及濾網堵塞無水都將引起水泵振動，損壞水泵。

護欄清洗車高壓水路控制：高壓水路為邏輯電路集中控制。啟動副發前，將**工作水路關閉，此時，水泵卸荷閾將自動 幵啟（壓力水回水箱），確保水泵卸荷起動，當任一工作水路開啟時，水泵卸荷閥將自動關閉；當**工作水路關閉時，卸荷閥自動開啟。提示：當需使用手持噴搶時，應先將噴搶開關旋**“關”位’再連接好軟管快速接頭，然后將 噴搶開關再旋**“開”位。

護欄清洗車高壓水泵、水路的放水與防凍：冬季結冰期之前或封存清洗車時（長期停用時）應放盡水箱、水管、水閥（**水閥應置幵啟 位，以免凍裂閥體）及水濾器中的水。放完水后，打開噴水開關，啟動副發動機，帶動水泵運行約6? 8秒鐘（不允許超時，參閱水泵說明書），以排出水泵柱塞腔中存積的水（提示:本車設有高壓水泵 無水自動保護電路。當水箱水位傳感塞無水時，信號電路將控制副發動機不啟動，此時應將水位塞插線與外殼短接，副發動機即可啟動。泵頭中的積水排除后，應立即關閉副發動機，將水位塞插線復位。再將各路水閥依次打開，用專用吹氣管的一端與車體右側的膠管卷盤上部的三通轉換接頭連接，另一端與外接氣源連接，利用手動吹氣開關控制氣路，向各水路及噴嘴中吹氣，吹凈殘余水。如果泵已被凍上或出現冰凍現象，不允許運行水泵，除非整個系統己解凍。

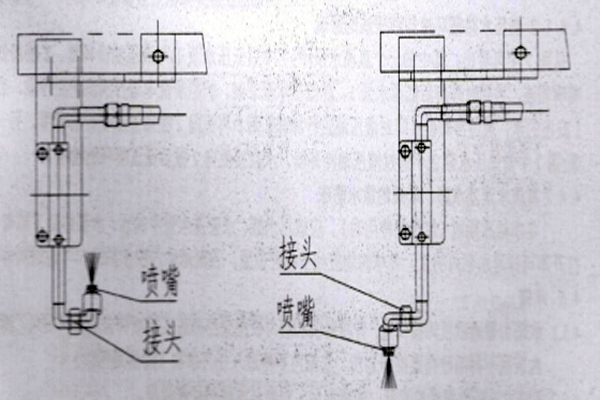

護欄清洗車左、右角噴：角噴結構(見圖6),如圖6所示，旋動接頭，可調節噴嘴的沖洗方向及對地面的傾角，旋動噴嘴可調節噴嘴扇形水面的方向。

a沖洗本車道                  b 沖洗路沿及外車道

 圖6  角噴結構圖

護欄清洗車左外角噴、左后角噴：根據護欄座墩高度或雙黃線寬度，用萬向球頭調節噴嘴角度，用于高壓沖洗護欄座墩、雙黃線。

護欄清洗車高壓噴搶：手持式噴搶與卷盤總成連接，應停車使用，護欄清洗車高壓噴搶為手持式噴搶，可進行定點靈活沖洗，如定點沖洗城市雕塑交通標志、交通路牌、廣告牌等。
