自卸垃圾車使用說明書

一、自卸式垃圾運輸車結構簡介及簡圖

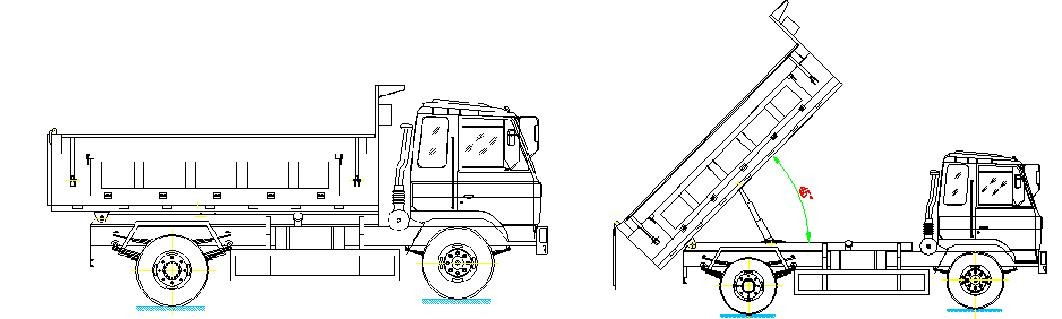

1.車廂：程力自卸式垃圾車車廂采用 16 號低合金槽鋼與鋼板焊接而成，用

8 組連接板與汽車大梁連成一體并頂部帶有液壓開啟頂蓋，設計美觀，結構合理，裝卸方便（如圖一），主要作用于垃圾轉運。

             圖一：                                                          圖二：

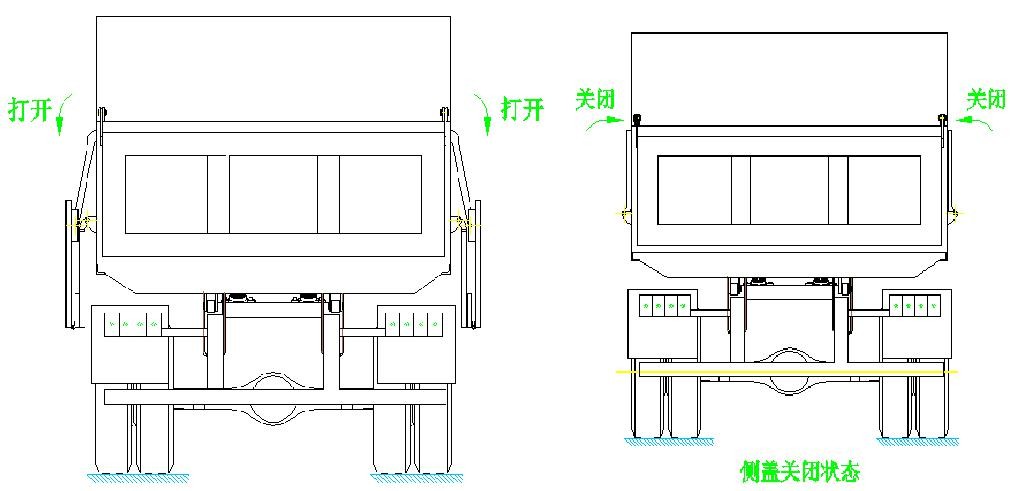

2.裝卸料機構：程力自卸式垃圾車系用箱卸料，由兩支油缸直接舉升車廂進行卸料，箱底與地面夾角不小于 45 度，以確保垃圾自行下卸（如圖二）；自卸式垃圾車的進料是打開頂部液壓蓋，從頂部進料。在進料完成后，關閉頂部液壓蓋，以防止垃圾及味道的四溢（如圖三）。

圖三：

二、維護保養

1.自卸式垃圾車底盤和發動機部分的使用與保養按底盤車使用說明書的規定進行。

2.新車在磨合階段，行駛里程在 1500-2500Km，和舉箱卸料 900 次以內，裝載量以額定載質量的 70％進行，卸料時發動機不得猛轟油門。

3.在油缸工作 300 次以后，應更換工作油。擰開液壓油箱放油螺塞，放完舊油后，重新擰緊放油螺塞，再從上部加油孔注入新機油，然后啟動發動機，逐級加大行程，試運行各油缸動作兩次，確認工作可靠即可。

4.高壓油管每兩年定期更換。在使用過程中發現有龜裂，損壞，肩部膨脹等現象時，應及時更換。

5.經常檢查液壓系統漏油情況。并及時維修和更換油封。

6.潤滑采用汽車通用鋰基潤滑脂（GB5671-85）,可用油槍從油咀中打入，直**間隙中擠出為止。

程力專用汽車股份有限公司自卸式垃圾車使用說明書

7.每天作業結束后清洗整車及車箱表面。經常檢查液壓油存量，定期給各運動部位加注潤滑油、各導軌表面涂抹潤滑油。

8.定期檢查并調教齒輪油泵工作壓力；檢查濾油器濾芯，清除表面雜質或更換濾芯；定期更換液壓油。

三、注意事項

1.液壓系統操作時如發現運動異常，應立即停止工作，分析原因，排除故障。切勿強制施壓作業。

2.無論是嚙和是脫開取力器，都須踏下離合器踏板；取力器和多路換向閥處于工作狀態時，垃圾不得進入行駛狀態。

3.液壓系統的調壓裝置為多路換向閥上的調壓螺栓，該螺栓經校壓調定并緊鎖后，便用中不得隨意調動。用戶不允許隨便調整油壓。

4.車箱負載時，不允許快速降落，應通過操縱換向閥來控制其緩慢下隆。

5.因換油、清洗、檢修而舉升畫箱時，須支好車箱撐桿，防止車箱突然下降而發生意外。

6.舉箱卸料時，應選擇平坦堅實的地面停車傾卸，車箱應隨著物料的排出徐徐升起，以免車輛傾翻或車頭抬起。

7.洗車時不得將水沖入液壓油箱內。經常檢查液壓油面高度，液壓油不足時要及時加注，**油路接頭不得漏油。

8.檢修時應防止碰撞，避免零件損傷、變形及劃痕等裝配零件時須清洗干凈。

四、液壓系統故障判斷與處理

液壓機構工作不正常時。應**先檢查取力器是否正確嚙合，油箱內液壓油是否充足，吸油管球閥是否開啟。

1．液壓機構無動作，按下列步驟依次檢查。

A、液壓油箱內油量是否充足。不足時應加注液壓油；

B、觀察油箱到油泵的進油管是否因老傾是產生轟油吸癟現象。如有此

現象則應更換進油管；

C、檢查是否齒輪油泵失效。裝個壓力表，擰動調壓螺栓，觀察表壓是

否達到規定值；

D、如調壓螺栓**擰入后還是達不到規定油壓，則是齒輪油泵失效，

須更換齒輪油泵；

E、如齒輪油泵工作正常，則是多路換向閥閥芯堵塞。應拆下閥芯，清楚雜質，重新裝入后使用。

2.機構有動作但無力

檢查齒輪油泵是否失效，系統壓力是否達到規定值。

3.液壓機構動作變慢

檢查齒輪油泵是否失效，吸油濾油器、回油濾油器芯是否堵塞。

五、售后服務

1、當您需要咨詢或維修時，請與我廠售后服務部聯系，并將購車憑證妥善保管，以確認該車在保修期內。

2、底盤車的售后服務工作由底盤車廠家負責；本廠僅對車輛的專用改裝部分實行"三包"，在使用過程中，無論何時何地出現故障或問題，請來電、來函聯系，我們將及時給予處理，在接到信息 24 小時內給予明確答復。

3、新車應按規定進行走合保養，方可"三包"

程力專用汽車股份有限公司自卸垃圾車使用說明書

（1）三包內容及期限：

a、車輛自購車之日起（以購車發票為準）一年和行駛里程 3000 公里以內（兩個條件需同時具備）可"三包"；

b、車輛自售出之日起十日內整車實行全包（以售后服務卡所填寫的日期為準），即所有零部件因制造質量造成零部件損壞或不能滿足整機使用性能要求的，我廠實行"三包"；

c、"三包"期內確因質量原因造成故障，我公司實行包修；

d、"三包"期內總成件出現質量問題，經公司和配套單位及維修服務網點點連續兩次以上修理（指同一故障）仍達不到技術性能而無法使用，該總成或部件予以更換。

（2）以下各項不屬于"三包"范圍：

a、不按本車規定，未進行強制性走合期保養的車輛；

b、非正常使用和自行改變車輛結構所造成故障的車輛；

c、交通肇事車輛（含無證駕駛、違章肇事車輛）；

d、未經公司同意，自行拆裝或調整不當造成故障的車輛；

e、未經公司同意擅自將總成或部件拆卸成零件，且無法辯認產地和無法確認責任及原因分析的車輛；

f、未經公司同意或鑒定自行處理的事故車輛；

g、因調整不當或未進行檢查調整而使用造成故障的車輛；

h、低值易耗、易損件（如電器、玻璃、橡膠、塑料制品件等）；各類標件、軸承。

4、不屬于"三包"范圍的車輛，我公司本著對用戶負責，提供方便給予維修服務，但應適當收取費用。

5、您對本廠該產品或其他產品的合理化建議，請向我售后服務部提出，以便本廠及時采納，本廠全體員工向您表示較誠摯的謝意！

六、隨車工具、附件及技術要求

1.自卸式垃圾車合格證；

2.自卸式垃圾車使用說明書；

3.底盤合格證；

4.底盤說明書；

5.隨車工具。
