一、消防車概述

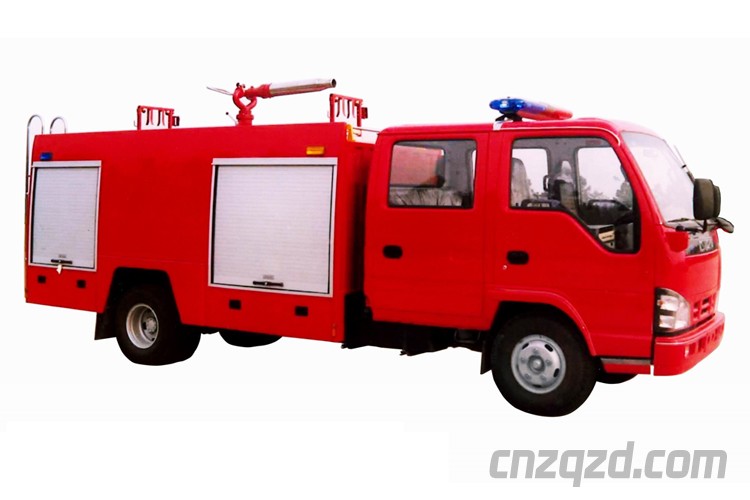

五十鈴水罐消防車是在慶鈴汽車公司生產的五十鈴雙排座載貨汽車二類底盤基礎上精心改裝的。他主要由消防員乘員室和后部車身兩大部分組成。后部車身按由前**后的順序又分為泵室、水罐、器材室。消防員室頂部裝有 燈和電子 報器，以突出執行消防任務時的特殊標志和音響。車身頂部裝有PS30-50D型水泡（SG30）以及一套拉梯固定裝。車身后側裝有不銹鋼爬梯，以便于消防人員上下車頂實施操作、維護之用。該車具有造型美觀大方、乘座舒適、操作集中、維修簡便的特點，可廣泛用于大中城市公安消防隊、石油化工、廠礦企業及港口、碼頭等場所，撲救大型油類火災和一般物質火災，是理想的大型消防裝備。

1、本消防車適用于-30℃～+50℃的環境溫度。各種儀表元部件在此環境溫度中能保持良好的工作狀態。

2、底盤通過ISO9001-2000質量管理體系認證，有整車檢驗合格證及檢測報告，并獲得國家強制性產品認證證書并貼有3C標志，發動機排放標準符合GB17691-2005第三階段限值的規定要求（國Ⅲ）。所有外部接口符合GB12514-2006消防接口標準。整車在交車前通過國家3CF認證，并提供3CF證書復印件（符合關于國內機動車輛上牌及免稅的有關規定）。

3、整車主要參數

長×寬×高： 6730×1910×2750 mm

Z高車速：   100km/h

汽車通過角：  接近角23° 離去角18°

二、五十鈴消防車底盤

1）類型：       載貨汽車二類底盤

2）制造商：     慶鈴汽車股份有限公司

3）型號：       五十鈴雙排座

4）發動機：     4KH1-TC

型式：      直列四缸水冷電控直噴式增壓中冷柴油機

額定功率：  96kW/3400r/min

扭矩：  280N·m

排量：      2.999L

排放依據標準：   GB17691-2005國Ⅲ或由于

5）驅動形式：   4×2

6）軸距：       3815mm

7）Z高車速：    ≥100km/h

   爬坡度：  ≥25%

   較小轉彎半徑：≤15.2m

8）總質量：  7300kg

9）變速箱：      MSB-5SM

三、五十鈴水罐消防車上裝結構及性能參數

1、乘員室

乘員室內設有前后兩排座位，可乘坐5人(包括駕駛員1人)，原車儀表面板處設置部分消防操縱或指示儀表、 燈控制盒等；后排座位靠背設置3具空氣呼吸器專用靠背及固定夾具。

2、取力器

    型號：YTQ200（外購）

形式：全功率夾心式取力器。

功能：可實現車輛邊行走邊打水。

3、上裝車身

（1）泵房和器材箱

主框架結構采用Q23優質多孔鋼全焊接結構，外封板為平鋁板（或客戶要求），采用進口高強度粘結膠粘結。

    泵房:泵室位于車身中部, 兩邊設鋁合金卷簾門，內設照明燈。兩邊和后邊各設一個翻轉腳踏板，上翻時符合GB11567之規定。

    器材箱：位于車身后部及水液罐兩側, 兩邊及后邊設鋁合金卷簾門，內有照明燈。兩邊下部設腳踏板，翻上時符合GB11567規定。多孔鋼結構便于器材裝夾和位置調整。后部右側設上車爬梯。

車頂：花紋鋼板或花紋鋁板, 可行走，

保暖裝置：可安裝獨立的燃油暖風機（根據客戶要求選配）。

（2）水罐

容量: 2000L(SG30車型)。

材質: 不銹鋼（型號：0Cr18Ni9，包括防蕩板），設計厚度為4：4：3（底板：側板：防蕩板）。

人孔：設DN430人孔1個，帶有快速鎖定/開啟、自動泄壓裝置。

溢流口： DN50。

放余水口：設1 個DN 40水罐放余水口，配球閥。

注水口：DN65,接DN65接口2只（接口形式可根據用戶要求采用卡式或內扣式）， 分別設在車的左右兩側，每邊1只,帶悶蓋。

4、水系統：

（1）水泵采用CB10/30型車用消防泵

形式: 常壓離心泵。　

流量: 在1MPa壓力下30L/s；

在1.3MPa壓力下21L/s。

吸深：7m

吸深時引水時間：  ￡50s

管道用20號無縫鋼管，材質為碳鋼或不銹鋼。

布置形式：中置

進出水口: 泵房兩側和后側各設1個DN100吸水口，接口為內扣式鋁合金制成，配有不銹鋼濾網，帶悶蓋，左右各設2個DN65內扣式出水口,帶球閥（材質碳鋼或不銹鋼）和悶蓋。

5、滅火裝置

（1）車載水炮（SG30用）

型號：PS30-50D水炮

制造商：  章丘消防廠

回轉角度：360°水平回轉,

仰/俯角：仰角+70°俯角-30°

流量及射程： 30 L/s    水 350 m

6、消防控制系統

泵室內操控盤：所有參數顯示、能進行各種控制功能的操作，具有中文標識。

駕駛室內操控盤：部分參數顯示、控制功能的操作，具有中文標識。

7、電氣設備

（1）電、氣動控制系統采用國產優質組件。

（2）車輛照明：采用24V電壓，符合GB4785－1998規定要求。

（3）駕駛室信號裝置：

長排 燈1個或圓 燈3個，符合GB13954-2004的規定。

電子 報器1個，符合GB8108-1999的規定，功率100W，有連續調頻功能。

駕駛室內設置 ：1個24V/12V通訊電源接口。

（4）火場照明:

上裝后部安裝消防探照燈1個。

（5）附加電器設為獨立式電路，控制裝置安裝在駕駛室內便于檢查和操作的位置。

8、表面處理：

（1）面漆：進口

（2）顏色：車體外表面主色為大紅色。

9、隨車消防器材的布置和配備標準

（1）隨車器材的裝夾布置：

使用防銹蝕、防振動、防脫落、防劃傷、旋轉、推拉或抽拉式的專用夾具固定所有隨車器材。器材布置合理、緊湊、裝夾牢固，兩個動作內可取用任何器材。

（2）底盤隨車工具、備件配備：

底盤隨車工具一套，同型號備用輪胎一套，泡沫液外吸膠管1根。
