針對壓縮式垃圾車密封不嚴造成二次污染的問題，介紹了掛勾、鉸鏈、接水箱、清潔門、拉桿及導軌密封結構的改進設計。

關鍵詞：壓縮式垃圾車

隨著城市的擴大和人民生活的提高，人們對環境的要求也越來越高，后裝壓縮式垃圾車已成為城鎮環衛垃圾收集運輸?shù)闹饕囆?。為防止其污水撒漏?duì)環境的二次污染，針對不同車型，對壓縮式垃圾車的密封結構進行了持續不斷的改進。

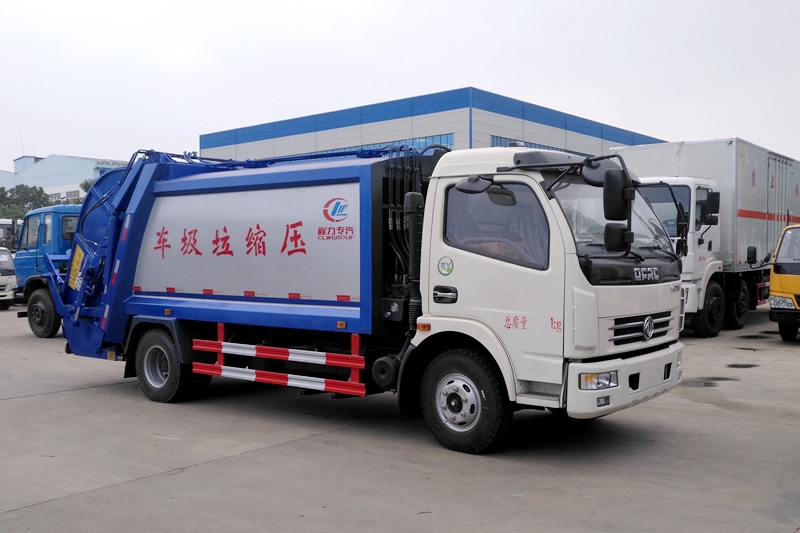

目前國內銷售的壓縮式垃圾車大多采用解放、東風、斯太爾系列等各種底盤，加裝專用上裝結構（車廂與填裝器）改裝而成（圖1）。其中車廂類裝有推板，填裝器內裝有刮板、滑板。車廂起填裝器上部通過上鉸鏈連接，下部則通過掛鉤或拉桿連接。在這些部件連接處，密封性已成為垃圾車的一大難題，特別是車廂與填裝器之間的密封是垃圾車密封的主要客題。

 車廂與填裝器連接形式的不同，壓縮式垃圾車密封結構形式也不同。壓縮式垃圾車的幾種主要密封形式如下：

1 掛鉤形式

 早期壓縮式垃圾車車廂起填裝器連接形式：上鉸鏈采用斜長孔（圖2），以便脫開下部掛鉤；下部掛鉤采用斜導向口形式（圖3）。

    這種密封結構的缺點是：增大了填裝器與車廂結合面的滑行距離；填裝器與車廂正壓力較大，摩擦力也隨之增大；填裝器舉升時對密封膠條的搓、拉、扭的損傷力也增大，影響污水密封效能。針對以上問題，采用如下方法改進：合理加裝墊板，使膠條有適當?shù)膲嚎s量；膠條及墊板鑲在填裝器表面，避免了推卸垃圾時，垃圾堆積在膠條上，損傷膠條并且影響密封效果；改變上鉸鏈結構（圖4）和下部掛鉤結構（圖5），使填裝器升降時與車廂結合面的滑行距離短，并且沿鉛垂面豎直上升或下降，起車廂的正壓力減少，對密封膠條的搓、拉、扭的損傷作用基本消除，更好的保護膠條。采用該機構后，增加了密封膠條的使用壽命，減少了用戶更換密封膠條的頻度。

 但這種密封方式利用填裝器的重力與掛鉤的拉力共同作用，密封作用力小，且不具有可調性。在裝載垃圾作業過程中，周期性的垃圾膨脹力易使填裝器與車廂產生微小間隙，造成密封部分失效。特別是在車輛使用一段時間后，膠條易產生疲勞，彈性小，有可能使密封失效。為防止污水撒漏，增加了接水裝置并不斷加以完善（圖6）：為確保撒漏的污水被接住，接水面積要盡可能大；防止接住的污水產生飛濺，適當增加箱體周圍高度；為防止車輛制動與轉彎時污水因慣性被甩出，采用了接水蓋板起箱體滿焊的形式，并使漏水吼避開周邊距離，還增設防波板，以防止水的竄出；為使填裝器舉升時水能自動流出，設置了導水管；在考慮到汽車離地間隙離不改變汽車離去角的情況下，限度的增大接水箱容積；為使混進接水箱的細小垃圾排出，箱體后部采用斜面形式；接水箱垃圾清污門接觸面由面接觸改為線接觸，密封件為球頭形式，受力均勻，漏水，如圖7，圖8。

2 拉桿形式

如圖9，車廂與填裝器之間裝有舉升油缸和鎖止機構，舉升油缸驅動鎖止機構和填裝器升降。這種自動鎖緊方式作用力大，使膠條壓縮量大。車廂與填裝器上部鉸鏈孔為圓孔，消除了對密封膠條的搓、拉、扭、磨等損傷。

3 滑塊間的動態密封裝置

    在滑板上下運動過程中，含水較多的垃圾被擠壓出水，滑板兩側上下滑塊之間會發生“井噴”現象。采用圖10方式的結構可有效的將噴出的水擋住。
