洗掃車作為當今時代流行的道路清潔車輛，但畢竟大多數的開東風多利卡洗掃車的司機朋友們還不是那么了解洗掃車的功能結構及及使用操作，造成在后期的工作使用過程中遇到各種難題，認為這車真難玩，現在為了詳細的給大家解惑，特別理了一篇關于東風多利卡洗掃車的使用說明書，主要介紹駕駛室內觸控操作面板及各個按鈕對應的功能，方便大家對號入座，該說明書也適用于東風天錦洗掃車。

    溫馨提示：洗掃車不但在改進，電控系統編程也在隨之升級，若與你對應的控制面板不一樣，可以給我們留言。

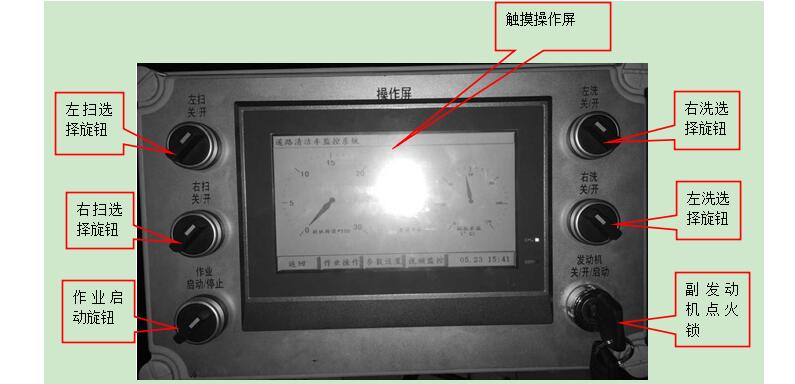

東風多利卡洗掃車主操作盒面板結構簡介說明：

【觸摸操作屏】
 監視副發動機的轉速、水溫，清水箱、污水箱的水位。 控制系統的其他狀態信息。
 功能操作 后面再做詳細講解
【左掃選擇旋鈕】
 作業的啟動之前是否選擇左掃
【右掃選擇旋鈕】
 作業的啟動之前是否選擇右掃
【左洗選擇旋鈕】
 作業的啟動之前是否選擇左洗
【右洗選擇旋鈕】
 作業的啟動之前是否選擇右洗
【作業啟動按鈕】
在啟動作業前要選擇好作業模式，左掃、右掃、左洗、右洗四種模式可以隨意組合。
作業模式選擇完成后，【作業啟動旋鈕】置于啟動位置，控制系統會根據選擇的作業模式分別啟動相應的工作，這個過程會持續30秒（不同的操作模式，時間不同）左右的時間，請耐心操作。
注意：啟動后，變更作業模式將無效。須停止完成后，再次選擇并重新啟動！
【副機點火鎖】
打開控制電源后，**先要先啟動主車發動機，氣壓須大于600Kpa后才能啟動副發動機點火鎖每啟動一次后，需要旋**關的位置后才能再次啟動，防止誤動。

觸摸操作屏說明：

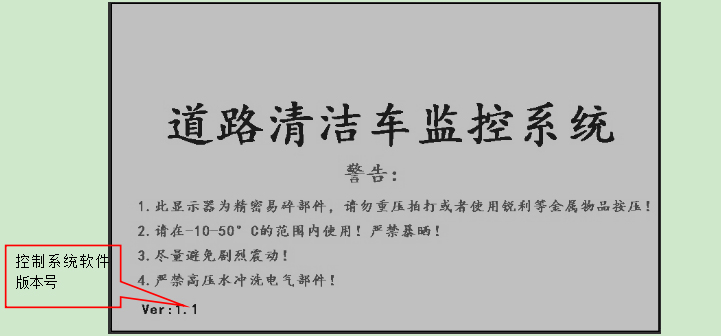

【啟動畫面】

    打開電源后，觸摸屏啟動完成后，進入此畫面，顯示注意事項，在使用的過程中請遵守注意事項，否則將造成一些硬件損壞。進入此畫面后，按下觸屏的任何位置，觸摸屏進入主畫面。

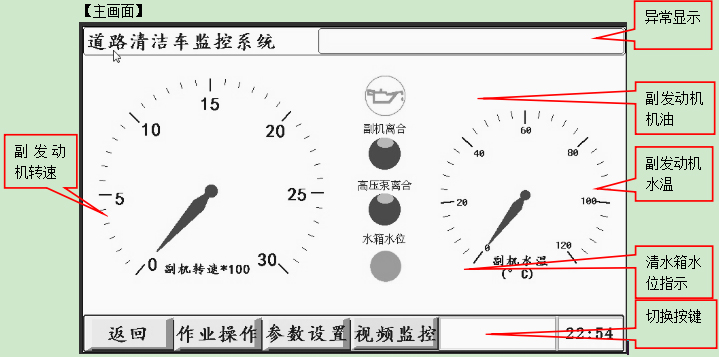

【主畫面】

【東風多利卡洗掃車副發動機轉速】
 副發動機啟動后，將實時顯示副機的轉速，如果副機啟動后沒有轉速，可能是轉速傳感器損壞或者接線松動了。
注意：副發動機不可以長時間工作于2200轉/每分鐘的轉速以上。
【東風多利卡洗掃車切換按鍵】
 觸摸屏在各個畫面之間切換自由切換。但是進入有些畫面需要輸入相應等級密碼。
【東風多利卡洗掃車清水箱水位指示】
實時顯示清水箱水位狀態，顯示黃色時，水位已經到達低水位，只能進行洗車和清淤作業，請及時關閉清洗作業，顯示紅色時，不能啟動高壓泵進行任何有關高壓沖洗等作業(可單獨掃路）。
注意：此水位顯示只能做參考，在使用的過程中定時觀察水箱旁邊的水位顯示刻度管，做到心中有數。否則無水的情況下啟動高壓水泵，將造成嚴重的高壓水泵的損壞。
【副發動機水溫】
實時顯示副發動機的冷卻水溫，一般情況下水溫在85攝氏度左右。
【副發動機機油】
實時顯示副發動機的機油狀態，正常情況下，副發動機停止后此圖標紅色閃爍顯示，副發動機啟動后綠色常亮顯示。
【東風多利卡洗掃車異常顯示】
當控制系統檢測到異常情況時，此處會滾動顯示紅色的報 內容，并且會持續發出響聲，直到異常消除。

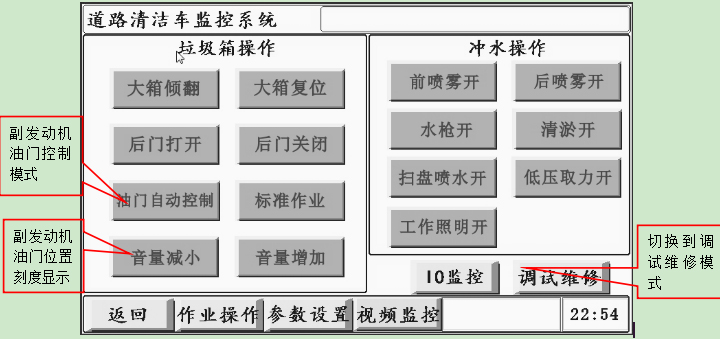

【作業操作畫面】

【副發動機油門控制模式】
    副發動機油門控制有自動模式和手動模式，一般情況情況下置于自動模式，在電子油門出現故障或者需要手動操作時，可以切換到手動模式。
在自動油門模式下，相關的作業啟動完成后，副發動機會自動加油到設定（標準作業1600轉，增強轉速1800轉）的轉速。轉速自動達到設定的轉速后，可以通過操作面板的油門手動旋鈕，適當增加或者減小轉速。
注意：在操作相關的液壓部件時，副發動機要在怠速下進行，否則容易損壞液壓元件及管路。
【標準作業】
按下此按鍵，在標準作業和增強作業模式之間切換。在標準作業模式下，自動轉速為1600Rpm，增強作業模式下為1800Rpm。作業過程中切換到增強作業模式后轉速自動提速到增強作業轉速，切換到標準作業模式后，轉速自動下降到標準作業模式轉速。
【大箱傾翻】
控制后面的垃圾箱升起。如果配置有后門開位檢測傳感器時，后門未打開時，禁止此操作。
注意：在大箱下面檢修時支撐好大箱的支撐桿，否則會造成嚴重的人身傷害！
【大箱復位】
控制后面的垃圾箱下降。如果配置有撐桿檢測傳感器時，撐桿未放下時，禁止此操作。
【后門打開】
控制垃圾箱后門開啟。
注意：開啟后門時，車尾嚴禁站人！
【洗掃車后門關閉】
控制垃圾箱后門關閉。
【清淤開】【前噴霧開】【后噴霧開】【水槍開】
分別啟動相應的功能。按下后按鍵變成綠色，功能啟動。
注意：
清淤、水槍、洗掃作業不能同時進行，每一次只能啟動一個功能。一個功能打開后，其他功能不能被啟動，須等其他功能關閉完成以后才能啟動其他的功能。
每個功能的啟動和停止都需要10-30秒不等的時間，所以須耐心操作。
每個功能一旦啟動，須啟動完成以后才能關閉，關閉完成以后才能再次啟動。否則容易造成程序混亂。
清淤、水槍功能在車尾部位的操作盒也設定有啟停按鈕，與此處的按鍵功能一樣，操作過后要置于停止位置，否則兩處操作不一致有可能造成程序錯亂。
前噴霧和后噴霧可以同時與洗掃一起啟動，也可以單獨啟動。單獨啟動時，按下此按鍵后將作業啟動旋鈕置于啟動位置即可；在清洗作業的過程中，按下此按鍵可以立即打開或者關閉噴霧，但是在與清洗作業一起啟動時，不能單獨關閉，只能與清洗作業一起關閉。
【洗掃車掃盤噴水開】
控制掃盤噴水降塵的啟動和停止。
注意：要在左掃或者右掃被選擇的時候，掃盤噴水才會啟動，左掃選擇后才能開啟左掃盤噴水，右掃選擇后才能開啟右掃盤噴水。
【工作照明開】
控制工作燈的啟動與停止。
【低壓取力器開】
控制低壓泵取力器的結合與分離。
注意：此取力器安裝在主車發動機上面，在啟動前要踏下主車的離合器方可結合。

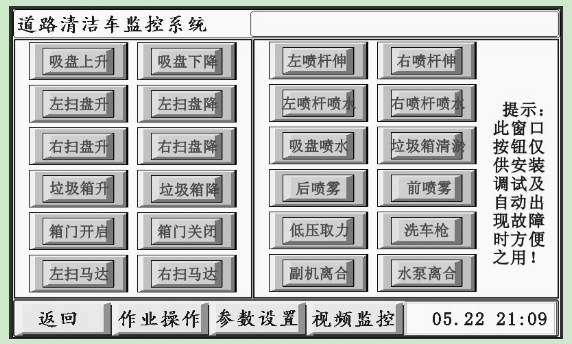

【調試維修操作畫面】

此畫面只有在安裝維修調試的時候使用。

左邊12個按鍵控制液壓系統的相關操作
注意：在執行液壓系統操作的時候，驅動液壓泵的發動機要工作在怠速下，否則高轉速容易造成液壓件及液壓管路的損壞。
液壓泵有可能安裝在副發動機上面，也有可能安裝在主車發動機上面。具體要咨詢相關人員。
右邊的12個按鍵控制水路的相關閥門的開啟與關閉操作。
注意：在發動機啟動后啟動副機離合器和水泵離合器時，要是怠速，并且水泵離合器要先于副機離合器打開，否則容易損壞離合器和其他傳動部件。
清水箱水位報 的情況下無法啟動水泵離合器。
離開此畫面后，所有操作被關閉。

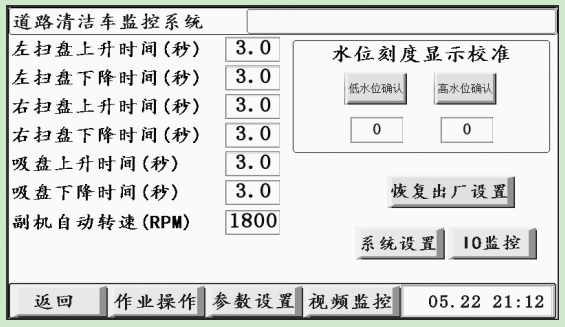

【參數設置畫面】

進入此參數設置畫面需要輸入相應的等級密碼，請咨詢廠家。
【左掃盤上升時間】左掃盤從工作位置到收起位置所需要的時間；
【左掃盤下降時間】左掃盤從收起位置到工作位置所需要的時間；
【右掃盤上升時間】左掃盤從工作位置到收起位置所需要的時間；
【右掃盤下降時間】左掃盤從收起位置到工作位置所需要的時間；
【吸盤上升時間】左掃盤從工作位置到收起位置所需要的時間；
【吸盤下降時間】左掃盤從收起位置到工作位置所需要的時間；
注意：
以上時間設定依據實際工作的液壓系統的壓力和流量，新安裝的液壓系統或者更換更換泵、閥后需要稍作改動。
【副機自動轉速】副發動機油門工作在自動模式下的轉速。
水位刻度顯示校準：
清水箱水位在低水位的時候，長按【低水位確認】按鈕，直到按鈕下面的數字改變后松開；
清水箱水位在高水位的時候，長按【高水位確認】按鈕，直到按鈕下面的數字改變后松開；
注意：只有經過水位刻度校準后，主畫面的水位刻度顯示才會準確。新安裝的系統或者更換水溫傳感器后須執行水位刻度顯示校準。

特別提示：
一、使用前的設備檢查：

1、根據底盤使用說明書要求做好出車前的準備；如：檢查潤滑油液位，冷卻液液位，輪胎氣壓、車輪螺栓緊固情況、燈光等。

2、檢查清洗掃路車的漏油、漏水情況，尤其是副發動機、高壓水泵、低壓水泵、液壓系統，一旦發現應立即檢查排除，按規定的牌號補充好機油方可出車作業。

3、用駕駛室操作盒或者觸摸屏操作東風多利卡洗掃車作業前，須將后操作盒操作按鈕置于停止位置。

4、本東風多利卡洗掃車的是程序可以實現無水干掃作業，單無水單掃作業會產生揚塵，使風機和風道快速磨損，簡易少采用無水干掃模式作業。特別需要時，應盡量縮短作業時間。

5、啟動副發動機之前應該檢查底盤車氣壓，確認在0.54Mpa以上，選擇好作業模式后再啟動作業。底盤車氣壓低于0.54Mpa時，不允許啟動副發動機，應該先啟動底盤發動機提高氣壓。東風多利卡洗掃車起步前也應該檢查底盤車氣壓，確認在0.54Mpa以上方可起步前行。

6、清水箱水位低于設定值，顯示屏上的水位顯示燈顯示黃色時，允許進行垃圾箱自潔和手持水槍清洗作業。清水箱缺水時，顯示屏的水位顯示顯示紅色時，不能進行任何清洗作業。作業前應根據作業需求，向清水箱中加入足夠的清潔水。

二、清洗掃路車使用中的注意事項：

1、清洗掃路車啟動低壓灑水作業時，須踏下底盤車離合器方可按下低壓取力器開關。

2、洗掃車前噴霧、后噴霧、清淤(自潔)、洗車槍也可以單獨啟動作業。但是單獨啟動前噴霧或者后噴霧時按下前噴霧或者后噴霧按鈕后，須將作業啟動旋鈕置于啟動位置，方可啟動噴霧作業，關閉時將旋鈕置于停止位置。

3、洗掃車副發動機啟動后，作業模式可以在左掃、右掃、左洗、右洗、前噴霧、后噴霧之間根據需要隨意組合。但是啟動以后不能自由切換。前噴霧和后噴霧可以在有清洗模式（左洗、右洗）的作業過程中根據需要隨時開啟和關閉。
