一款更牛的洗掃車來了 它竟然長這樣！

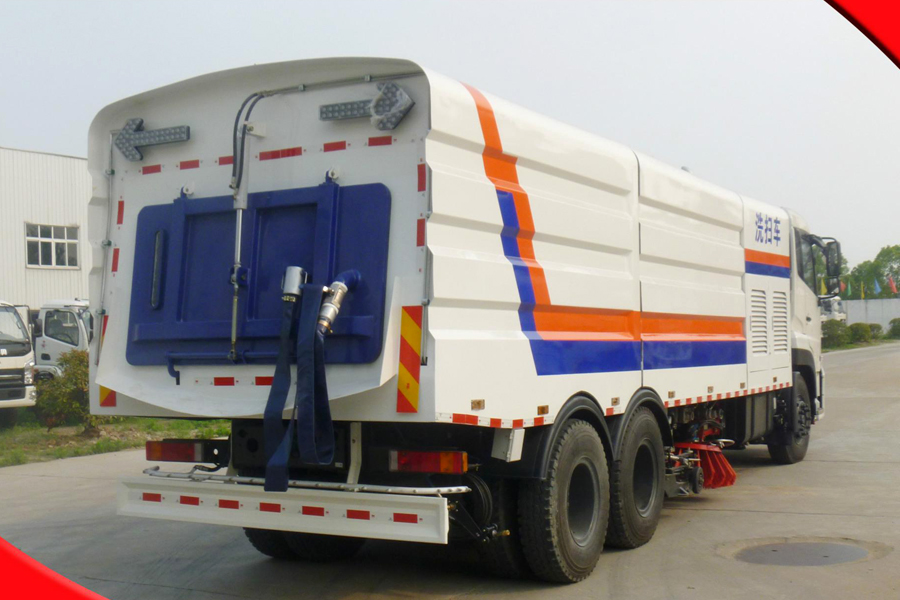

之前我們介紹了一款帶有除雪功能的吸塵車，簡稱除雪吸塵車，采用同樣的重汽T5G系列底盤，程力汽車公司不但能夠設計成吸塵車，還能制作為掃路車、洗掃車等產品，今天我們帶來了一款采用重汽T5G底盤設計的多功能洗掃車：磁選洗掃車，洗掃車(帶磁力吸附)是一款新型洗掃車，具有高壓清洗車、灑水車、掃路車、磁力吸附裝置等多功能于一體的產品，不同的環境發揮不同的作用，在工廠里安裝磁選裝置可有效地進行路面清潔，可將鐵精粉與垃圾分離，具有范圍廣、吸凈率高、無二次揚塵、磁選分離效率高等優點，廣泛適用鐵廠、礦區、碼頭等作業場所二次回收使用，在馬路上可對路面鐵屑、鐵釘?shù)冗M行清理，減少車輛事故發生率。
5160TXSZZ5T5型重汽T5G磁選洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、局部頑漬定點沖洗、低壓沖洗、噴霧除塵等多功能。有“純洗”、“全洗掃”、
“左洗掃”、 “右洗掃”、
“全掃”、“左掃”、“右掃”7種作業模式可選擇。選擇“純洗”、“全洗掃”模式清洗廣場和路面，清洗效率果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式系統自動開啟噴淋降塵進行噴霧降塵作業?？梢韵駷⑺囈粯訉β访孢M行低壓沖洗作業。
重汽T5G大型磁選清洗掃路車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
表1整車性能與結構參數表（僅供參考）
| 項目 | 單位 | 5160TXSZZ5T5 | ||||
| 作 業 性 能 | 洗 掃 作 業 | 洗掃寬度（含路緣清洗寬度） | m | 4．1 | ||
| 路面洗掃寬度（不含路緣清洗寬度） | m | 3．5 | ||||
| 洗掃速度 | Km/h | 5∽13 | ||||
| 清洗水額定壓力 | MPa | 10 | ||||
| 清洗水額定流量 | L/min | 122 | ||||
| 清 掃 作 業 | 清掃寬度 | m | 3．5 | |||
| 清掃速度 | Km/h | 3∽15 | ||||
| 保潔速度 | Km/h | 3∽20 | ||||
| 清掃能力 | M2/h | 70000 | ||||
| 卸料角 | ° | ≥48 | ||||
| 低壓沖洗寬度 | m | 24 | ||||
| 清水箱總容積 | L | 9000 | ||||
| 垃圾箱總容積 | L | 7000 | ||||
| 行駛性能 | Z高車速（滿載） | km/h | 90 | |||
| 爬坡角 | ° | 30 | ||||
| 制動距離（滿載30Km/h） | m | ≤10 | ||||
| 較小轉彎直徑 | m | 19 | ||||
| 燃油消耗量 | 限定工況百公里燃油消耗量 | L/100km | 18 | |||
| 全洗掃作業 作業速度 7km/h （2檔怠速） | 副發動機轉速1850r/min | L/h | 13．7 | |||
| L/10000m2 | 5．64 | |||||
| 副發動機轉速1600r/min | L/h | 8．9 | ||||
| L/10000m2 | 3．76 | |||||
| 全掃作業 作業速度 7km/h （2檔怠速） | 副發轉速1850r/min | L/h | 11．1 | |||
| L/10000m2 | 4．59 | |||||
| 副發轉速1600r/min | L/h | 7．2 | ||||
| L/10000m2 | 3．12 | |||||
| 質量參數 | 整車整備質量 | Kg | 11650 | |||
| 總質量 | kg | 16000 | ||||
結構尺寸 | 外形尺寸（長X寬X高） | mm | 8570X2490X3000 | |||
| 軸距 | mm | 5000,4700 | ||||
| 輪距 | 前輪 | mm | 1880 | |||
| 后輪 | mm | 1860 | ||||
| 接近角 | ° | 20 | ||||
| 離去角 | ° | 17．5 | ||||
| 較小離地間隙 | mm | 275 | ||||
表2主要部件型式與參數（僅供參考）
| 項目 | 5160TXSZZ5T5型洗掃車 | |||
| 汽 車 底 盤 | 底盤型號、類別、生產企業 | ZZ1167H501GD1-N50 | ||
| 發動機型號、生產企業 | MC05.18-50/MC05.21-50(國V) | |||
| 發動機額定功率 | 132kw/151kw | |||
| 變速箱型號 | HW12706T | |||
| 變速箱速比 | 1：9.2/2:5.2/3:3.1/4:1.98/5:1.34/6: 1.000/R:8.72 | |||
| 驅動軸 | 單級雙曲線齒輪主主減速器 速比i=5.143 | |||
| 輪胎 | 前輪 | 10.00-20(10.00R20) | ||
| 后輪 | 10.00-20(10.00R20) | |||
| 燃油種類 | 滿足第五階段排放要求的柴油，根據氣溫選用合適的柴油牌號 | |||
| 副 發 動 機 | 標準配置 | 型號、生產企業 | EQ6BT5.9(國Ⅰ機) 東風康明斯發動機有限公司 | EQB160-20(國Ⅱ機) 東風康明斯發動機有限公司 |
| 功率 | 118kw/2500r/min | 118kw/2500r/min | ||
| 選裝配置 | 型號、生產企業 | EQB160-20(國Ⅱ機) 東風康明斯發動機有限公司 | EQ6BT5.9(國Ⅰ機) 東風康明斯發動機有限公司 | |
| 功率 | 118Kw/2500r/min | |||
| 離合器 | 汽車離合器，氣動驅動，電氣自動控制 | |||
| 風 機 | 型式 | 專用高壓離心風機 | ||
| 額定轉速 | 2600r/min | |||
| 傳動型式 | 窄V帶傳動 | |||
| 液 壓 系 統 | 型式 | 開式，電液控制集中操縱 | ||
| 主要元件 | 齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊等 | |||
| 溢流壓力 | 12MPa | |||
| 液壓油容量 | 60L | |||
| 電 氣 系 統 | 控制方式 | PLC控制+手動控制、語言報 、機電液互鎖等 | ||
| 底盤車系統電壓 | 24V | |||
| 工作裝置系統電壓 | 24V | |||
| 蓄電池型號 | 12V-140A.H(2只串聯) | |||
| 高 壓 清 洗 系 統 | 高壓水泵 | 型式 | 柱塞泵 | |
| 型號 | 德國品孚 PF36 | |||
| 額定壓力 | 16MPa | |||
| 系統使用壓力 | 10MPa | |||
| 額定流量 | 122L/min | |||
| 額定轉速 | 1000r/min | |||
| 水閥及控制 | 水閥型式 | 高壓不銹鋼球閥，10MPa | ||
| 控制方式 | 氣缸驅動，電氣控制 | |||
| 噴水桿噴嘴型式 | 高壓洗滌型 | |||
續表2主要部件型式與參數（僅供參考）
| 項目 | 5160TXSZZ5T5型洗掃車 | ||
| 低壓沖洗系統 | 低壓水泵 | 型號 | 80QZB60/90 |
| 流量 | 60m3/h | ||
| 揚程 | 90m | ||
| 沖洗寬度 | 24m | ||
| 掃盤降塵系統 | 電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 | ||
| 清 掃 系 統 | 型式 | 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 | |
| 掃刷直徑 | φ900mm | ||
| 掃盤速度 | 高速檔（正常作業檔）：100r/min；中速檔：80r/min；低速檔：60r/min | ||
| 掃盤傾角調整 | 前傾：4°-6°；外傾2°-4° | ||
| 吸 嘴 | 型式 | 雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿，吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 | |
| 吸管直徑 | 2Xφ180mm | ||
| 工作時剛性部分離地間隙 | 5-10mm | ||
| 左右噴桿 | 噴桿擺動 | 氣缸驅動，電氣自動控制，擺動角78° | |
| 噴桿離地高度 | 隨吸嘴借吸嘴輪與路面隨動，離地高度280mm | ||
| 噴桿總數量 | 8只，每側4只 | ||
