22米底盤型號DFL1160BX4高空作業車配置表

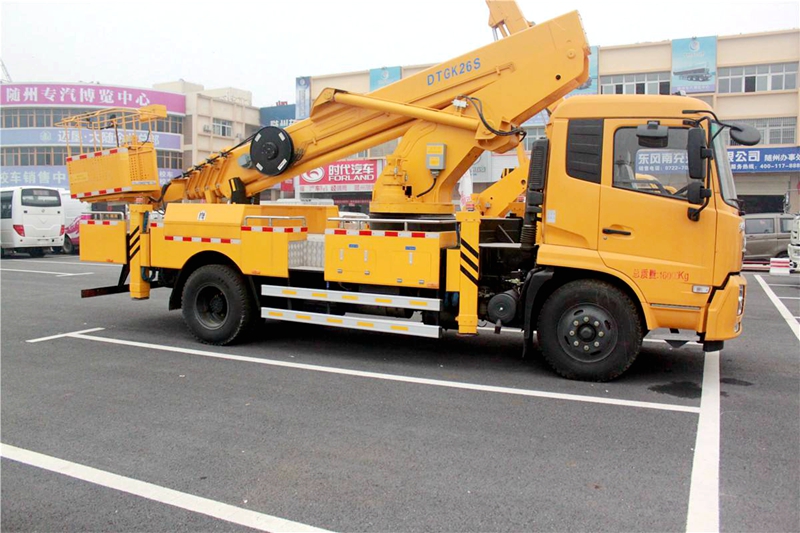

程力專用汽車東風天錦國四標準高空作業車熱銷中，該款東風天錦高空作業車采用東風公司原裝天錦系列底盤銷售，底盤型號DFL1160BX4，豪華型駕駛室，帶臥鋪，作業高度可選配：20米、22米、24米。三節臂，可360度旋轉，帶高空作業斗，能承受2人，工作人員且在高空作業斗中就能操作，也可安排人員在下面操作。
22米底盤型號DFL1160BX4高空作業車配置表
| 東風天錦DFL1160BX4型高空作業車22米 | |||
| 總質量 | 12400 | 整備質量 | 12205 |
| 額定質量 | 底盤型號 | DFL1160BX4 | |
| 駕駛室準乘人數(人) | 3 | 半掛車鞍座承載質量 | |
| 接近角/離去角(°) | 20/10 | 前懸/后懸 | 1430/2880 |
| 外形尺寸 | 9910,9290X2500X3850 | 貨廂尺寸 | XX |
| 掛車總質量 | 軸荷 | 5200/7200 | |
| 軸數 | 2 | Z高車速 | 90 |
| 車輛識別代碼 | |||
| 輪胎規格 | 10.00-20,10.00R20,9.00-20,9.00R20 | 輪胎數 | 6 |
| 前輪距 | 1880 | 后輪距 | 1860,1800 |
| 軸距 | 4500,4200 | 彈簧片數 | 8/10+8,7/9+6 |
| 排放標準 | GB3847-2005,GB17691-2005國Ⅳ | 燃料種類 | 柴油 |
| 發動機型號 | 發動機銷售企業 | 發動機排量 | 發動機功率 |
| ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風汽車有限公司 東風康明斯發動機有限公司 | 6700 4500 6700 4752 5900 | 155 132 139 132 132 |
| 其它 | 起吊裝置為選裝件.選裝起吊裝置時整車外形長為9910mm,前伸為710mm,后伸為390mm;不裝起吊裝置時整車外形長為9290mm,前伸90mm,后伸390mm.側防護材質采用Q235,螺栓連接;后防護裝置為整體式結構,離地高度:460mm.隨底盤選裝擾流板及前霧燈. | ||
高空作業車由以下系統等組成，廣泛適用于電氣線路檢修、路燈維修、高空作業清洗、園林綠化、電力，通訊，路燈，交 ，高速公路，有線電視，修造船，建筑，園林，廣告，攝景，大型企業等行業領域。
取力裝置：由油泵、取力器、電氣控制開關、氣動電磁閥組成.它是通過安裝在汽車駕駛室內的取力器離合電氣開關的通斷，使取力齒輪與汽車變速箱內取力輸出齒接合或分離，從而使油泵工作或停止。(注意：汽車行駛時，取力器中的取力齒應脫開，油泵不工作)
回轉機構：由液壓馬達、齒輪減速器、回轉支撐等組成。其工作原理是：液壓馬達驅動減速器，減速器輸出軸上的小齒輪旋轉推動回轉支承，使其回轉。
液壓系統：由一只定量泵供油，系統工作壓力16Mpa，流量25L/min，其工作壓力由溢流閥調定(出廠時，本公司已調好)，當取力齒輪接合時，帶動主油泵運轉，油箱內的油通過油泵輸出，到達支腿操作閥。支腿操作完畢后，將分配手柄撥到上車，此時液壓油就從支腿油路切換到上車，上車部分即可進行工作。
操作系統：通過該系統可以實現各功能的轉換。通過操縱多路換向閥的手柄可完成伸縮支腿和工作臂上下旋轉工作。（在操作多路換向閥時應掛上取力器帶動油泵工作）
產品優點：東風天錦22米底盤型號DFL1160BX4高空作業車主臂上設有起重結構（限吊一噸），上臂、下臂、回轉和起重液壓系統均為獨特無級調速系統，具有節能和動作靈活，平穩安全可靠的特點。支腿分單獨、可調，能實現整車在平路上調平。東風天錦高空作業車液壓和電器控制系統均設有各種限位裝置及發動機緊急熄火裝置，出現故障自動切斷電源或停止發動機，確保安全，電動操作系統采用防水開關，避免開關進水、銹蝕漏電的問題。
