東風天錦洗掃車是一款多功能清洗掃路車，其操作簡單，另外還可以定制一鍵操作，通過一鍵按鈕控制車輛的掃盤、吸盤、噴水桿的工作，同時也可以一鍵收回所有裝置，但對于舊款式的東風天錦洗掃車部分朋友還不是很懂，現在由程力專用汽車股份有限有限公司帶你認識東風天錦洗掃車的控制面板，認識并掌握了這些技巧后，相信你能夠很快熟悉你的洗掃車。

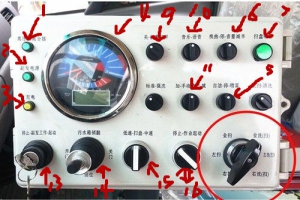

以下為洗掃車控制面板示意圖：

1：泵離合器” 燈亮：高壓水泵離合器接合，高壓水泵工作、供水。 燈不亮：高壓水泵離合器分離，高壓水泵不工作、不供水

2：副發電源”指示燈 燈亮：“停止-副發工作-起動”旋鈕處于“起動”或“副發工作”位置 燈不亮：““停止-副發工作-起動”旋鈕處于“停止“位置。

3：“充電”指示燈 燈亮：副發動機發電機不給蓄電池充電。 燈不亮：副發動機發電機給蓄電池充電。

4：發動機轉速機、油壓力、水溫”表

1.） 顯示副發動機的工作轉速和累計工作時間。

2.） 顯示副發動機機油壓力。機油壓力為在0.2～0.4MPa時為正常,低于0.2MPa或高于0.4MPa時為不正常,應查找原因,排除故障.

3.） 顯示副發動機冷卻水溫度.水溫在90℃以下為正常。水溫在90℃～95℃，可短時間工作。發動機水溫不得超過95℃。

5：自潔-停-噴霧”旋鈕開關 自潔：開啟垃圾箱字節水路，自動進行垃圾箱內部清洗。 停：停止。自潔水路和手持噴槍水路都關閉。 噴霧：開啟后噴霧和手持噴槍水路。后噴霧與手持噴槍另用手動閥控制。

6：“換曲-停-音量減半”選擇開關 換曲：語音報 器有6種音樂可供選擇，觸發一次換一**歌曲。 音量減半：將語音報 器音量減低一半。

7：掃盤噴淋”按鈕開關 按下，指示燈亮，掃盤旋轉時噴淋泵啟動，掃盤噴淋。

8：洗掃-清洗”選擇開關 洗掃：對應轉換開關選擇模式為“左洗掃”、“右洗掃”、“全洗掃”。 清洗：對應轉換開關選擇模式為“左洗”、“右洗”、“全洗”。

9：儀表燈”選擇開關 開：順時針旋**右側位置，儀表燈亮起。 關：逆時針旋**左側位置，儀表燈熄滅。

10：音樂-語音”旋鈕開關 音樂：作業時用音樂提醒周邊人員注意作業車輛。 語音：作業時用語音提醒周邊人員注意作業車輛。

11：“加-手動油門-減”旋鈕開關 加：手動提高副發動機轉速。 減：手動降低副發動機轉速。

12：“標準-強洗”旋鈕開關 標準：控制副發動機，作業時以1800r/min的轉速運轉。 強洗：控制副發動機，作業時以2000r/min的轉速運轉。

13：“停止-副發工作-起動”鑰匙開關 停止：關停副發動機，副發動機處于停機狀態。 副發工作：副發動機預熱，副發動機處于工作狀態。 起動：鑰匙擰**此位副發動機起動，松手后自動回到“副發工作”位置。

14：污水箱傾翻”互鎖操縱搖桿開關 開門：打開垃圾箱后門。 污水箱傾翻：將垃圾箱頂起向后傾翻。 關門：關閉垃圾箱后門。 回位：將垃圾箱放下，回復到水平位置。

15：“低速-掃盤-中速”選擇開關 低速：控制掃盤以60r/min的轉速運轉作業。 掃盤：控制掃盤以100r/min的轉速運轉作業。 中速：控制掃盤以80r/min的轉速運轉作業。

16：“作業起動-?！边x擇開關 作業起動：根據選定的作業模式，按程序啟動作業機構作業。 停：停止作業并按程序收回作業機構。

17：作業模式轉換開關 全洗掃：左右清掃和清洗機構都參與作業，高壓水泵離合器接合。 左洗掃：左清掃和清洗機構參與作業，高壓水泵離合器接合。 右洗掃：右清掃和清洗機構參與作業，高壓水泵離合器接合。 全洗：左右清洗機構參與作業，高壓水泵離合器接合。 左洗：左清洗機構參與作業，高壓水泵離合器接合。 右洗：右清洗機構參與作業，高壓水泵離合器接合。 全掃：左右清掃機構參與作業，高壓水泵離合器分離。電動水泵開啟。 左掃：左清掃機構作業，高壓水泵離合器分離。左電動水泵開啟。 右掃：右清掃機構作業，高壓水泵離合器分離。右電動水泵開啟。
