側裝后卸（壓縮）式垃圾車使用說明書

一、概述

程力專用汽車側裝后卸式垃圾車又稱側裝壓縮式垃圾車（以下簡稱垃圾車）是用于城鎮桶裝生活垃圾物的收集、運輸、卸料作業的專用車輛。裝滿垃圾的垃圾桶被車載提升機倒入車箱內，并通過卸料推板將箱內垃圾從前推到后，從而使垃圾較高密度、較均勻地分布在車箱內，直**裝滿為止；該垃圾車的收運方式是目前上廣泛采用的垃圾收運方式，其專用裝置的功能均以汽車發動機為動力，通過電控氣、氣控液或手動來控制液壓多路閥使各液壓元件執行各種動作。車輛的箱體及污水箱均采用優質炭鋼板全密封焊接結構，具有強度高、重量輕、不產生二次污染等優點。

該系列車型配裝垃圾桶提升翻轉機構，適用于120 升、140 升、240 升等塑料垃圾桶或金屬垃圾桶。

垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠通讀本說明書，并對其中的操作程序做到得心應手。

我廠對產品將會進一步改進。產品的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

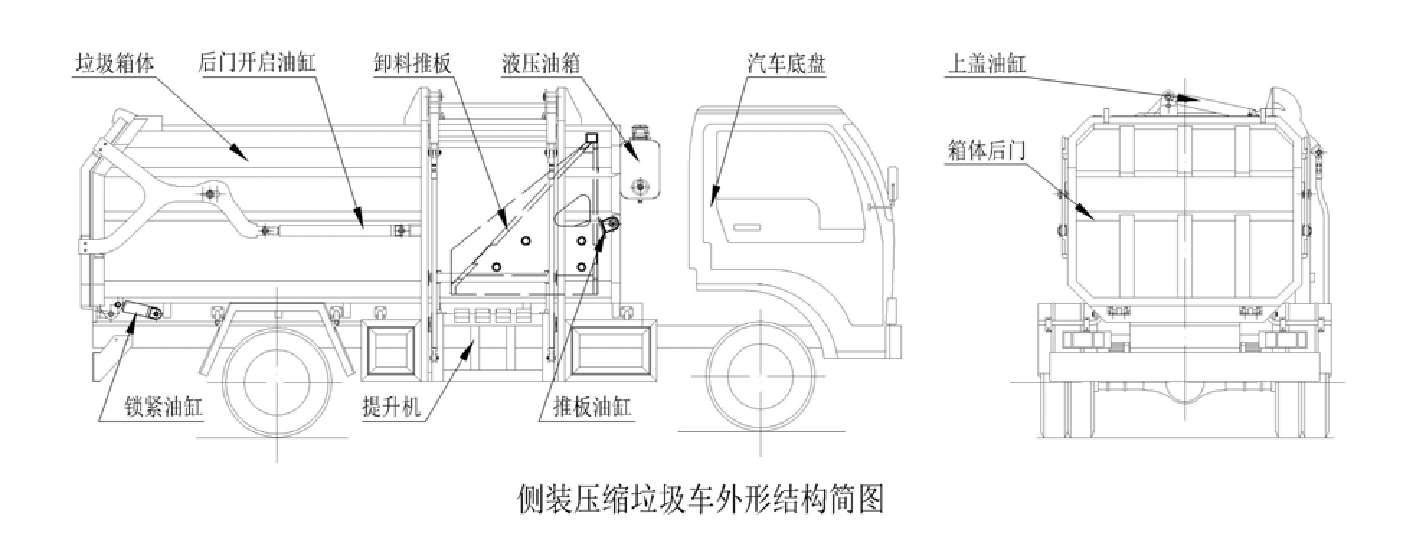

二、結構簡圖

三、操作步驟

該車操作控制為 3 個位置分別在駕駛室內（電控）、箱體前端手動（備用）和箱體前端 提升機傍邊（電控），均可以獨立控制操作該車的工作。具體操作請遵循以下步驟進行。

在裝載垃圾或卸料前，空載運轉達到 6 個標準氣壓時，掛上取力器（駕駛室內方向盤 左下方），液壓油泵開始工作，檢查各部件有無泄漏或異常后，再按照操牌指示位置和操 作方法進行操作；

同樣，在該專用車的各項專用功能操作完成后，摘掉取力器，使液壓系統停止工作。

操作指示牌 如圖：

駕駛室操作牌(電控) 提升機前操作牌（電控）

其具體操作方法及步驟如下：

掛桶及垃圾裝載

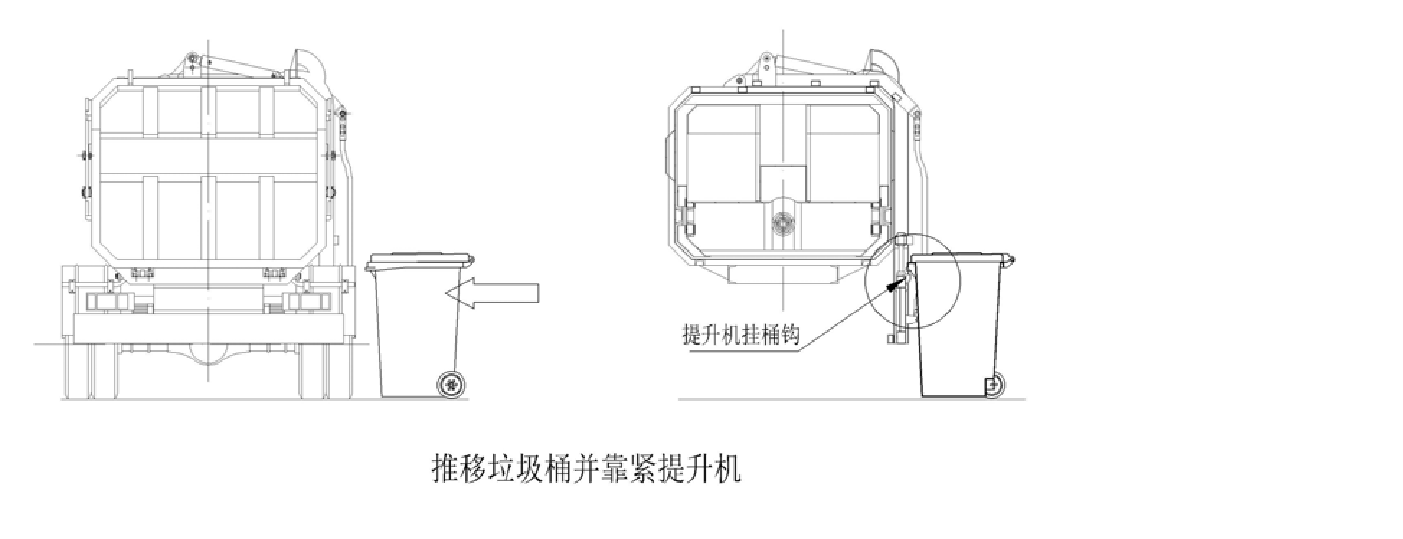

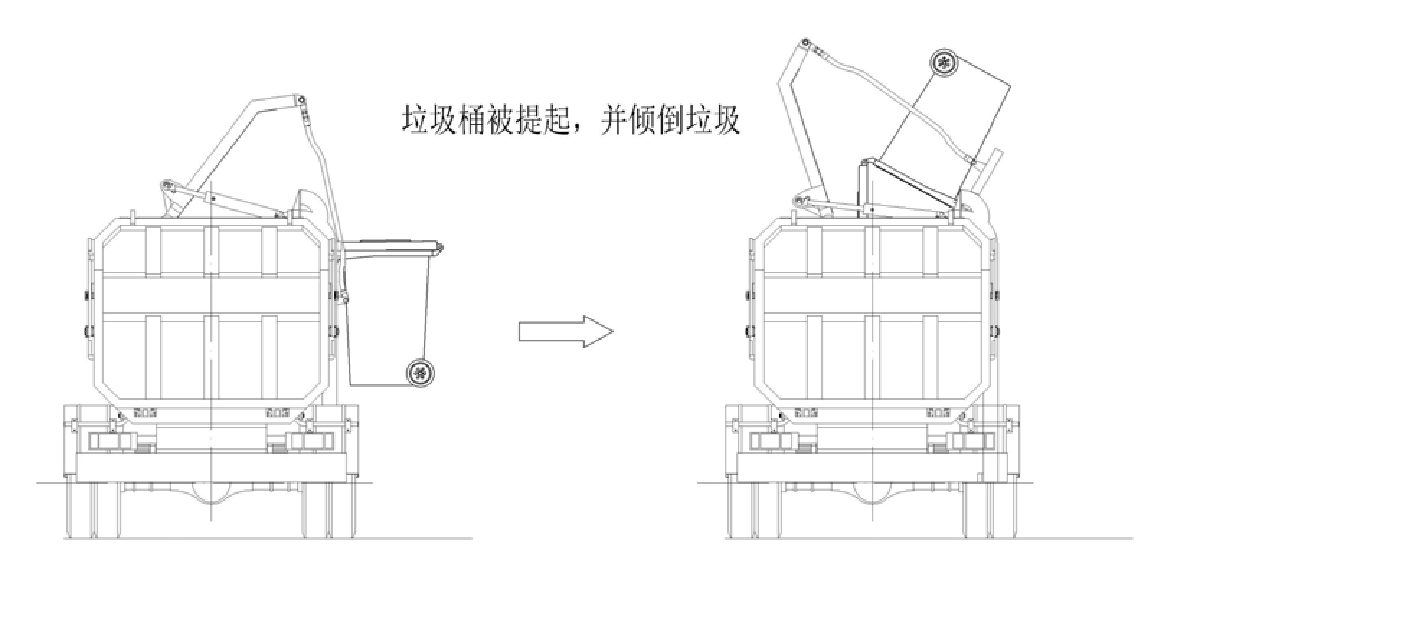

**先將垃圾桶推移到提升機掛鉤處，同時將桶提掛位放在掛鉤上，推動提升機操作開關（或手柄）**上升位置，這時上蓋油缸動作，從而帶動提升機拉桿向上運動，垃

圾桶被掛起，同時上蓋也逐漸被打開；如圖

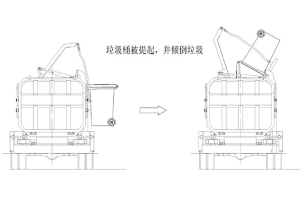

當提升機和垃圾桶上升到位置時，垃圾桶被鎖緊（或壓緊），較后垃圾桶隨提升機翻板一起上升到箱體頂端，上蓋打開，并翻倒桶內垃圾**箱體；如圖

松開提升機操作開關（或手柄）回中位，上蓋油缸停止工作，提升機各部件和垃圾桶停止不動；

將推動提升機操作開關（或手柄）**下降位置，這時上蓋油缸收回，從而使提升機拉桿和垃圾桶向下翻轉，垃圾桶逐漸被放下并松開，直**放回地面；松開提升機操作開關（或手柄）回中位，較后移開垃圾桶，完成一次垃圾裝載的工作。

注意：操作時，提升機旁和垃圾桶下嚴禁止站人！

當垃圾裝載次數后，垃圾在車箱內的分布主要堆積在箱體前方推板之后，為了使垃圾在箱內裝載均勻，這時因該將前部的垃圾向后推移，同時在推移的過程中又能起到的垃圾壓縮效果，具體方法與步驟如下；

垃圾向后推移

**先檢查箱體后門是否關閉及后門下鎖緊鉤是否將后門鉤住，否則在向后推移垃圾時，會將垃圾推出或造成機構損壞。

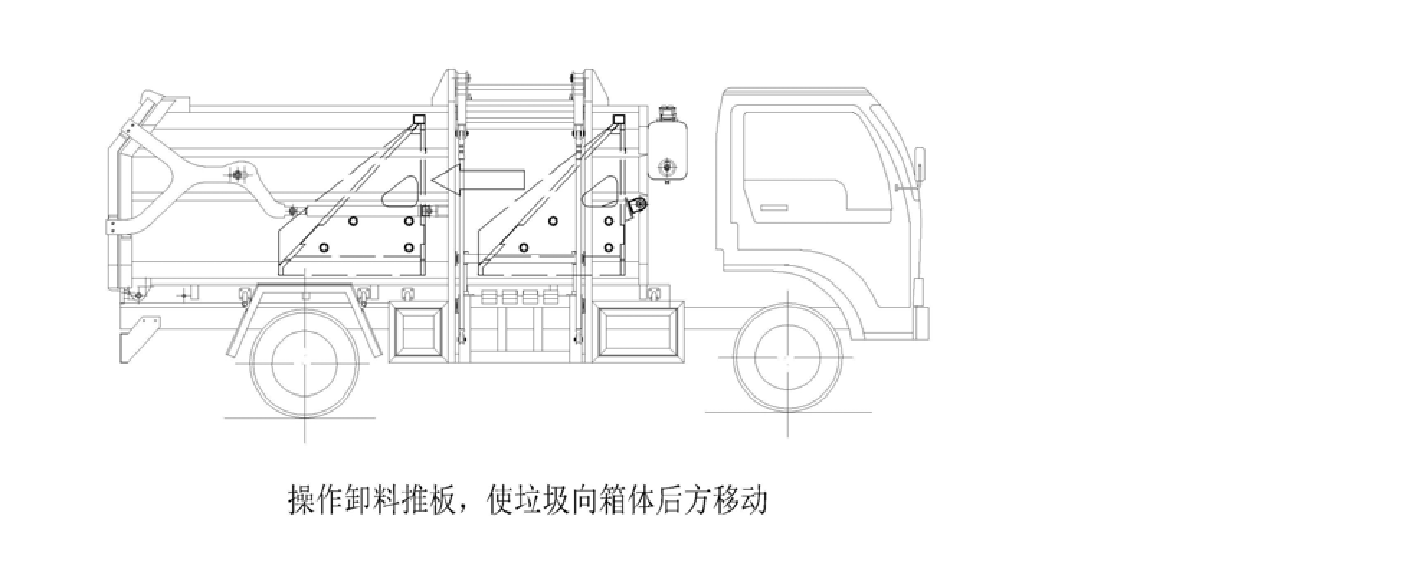

將推板操作開關（或手柄）推**推出位置，卸料推板在油缸的推動下將箱體內的垃圾向后推移；從箱體前端觀察，推板向后移動因超過投料口位置，以免影響下次裝載 垃圾；如圖

觀察液壓系統壓力表（車箱前端）壓力值增加時，松開手柄會中位，再將推板操作開關（或手柄）推**收回位置，卸料推板收回；從箱體前端觀察，推板收回到箱體較前端，松開手柄會中位，完成垃圾推移工作。

注意：操作員可根據該車的裝載能力及效果，適當?shù)目刂蒲b載次數和推移壓力，使該車的裝載效果達到良好狀態，切勿強行推壓而造成箱體機構或其它損壞！

推卸垃圾

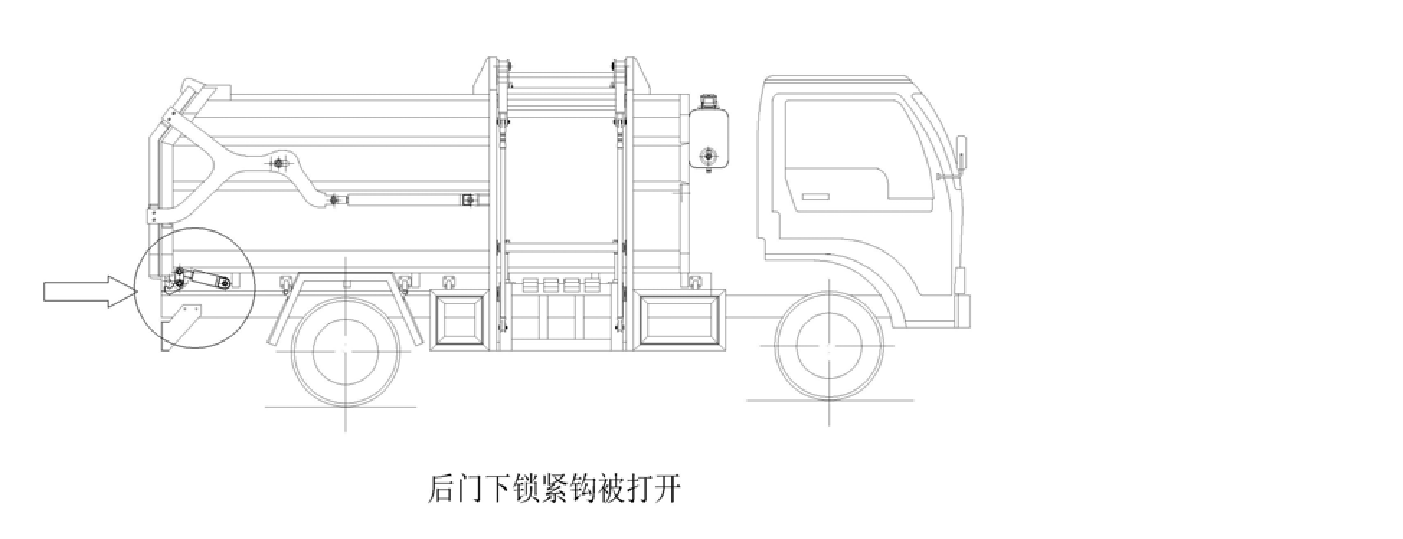

在推卸垃圾過程前，**先須打開后門鎖緊鉤，即將后門鎖操作開關（或手柄）推**打開位置，鎖緊油缸帶動鎖緊鉤轉動，待鎖緊鉤脫開后，松開開關（或手柄）回中位，準備開啟后門；如圖

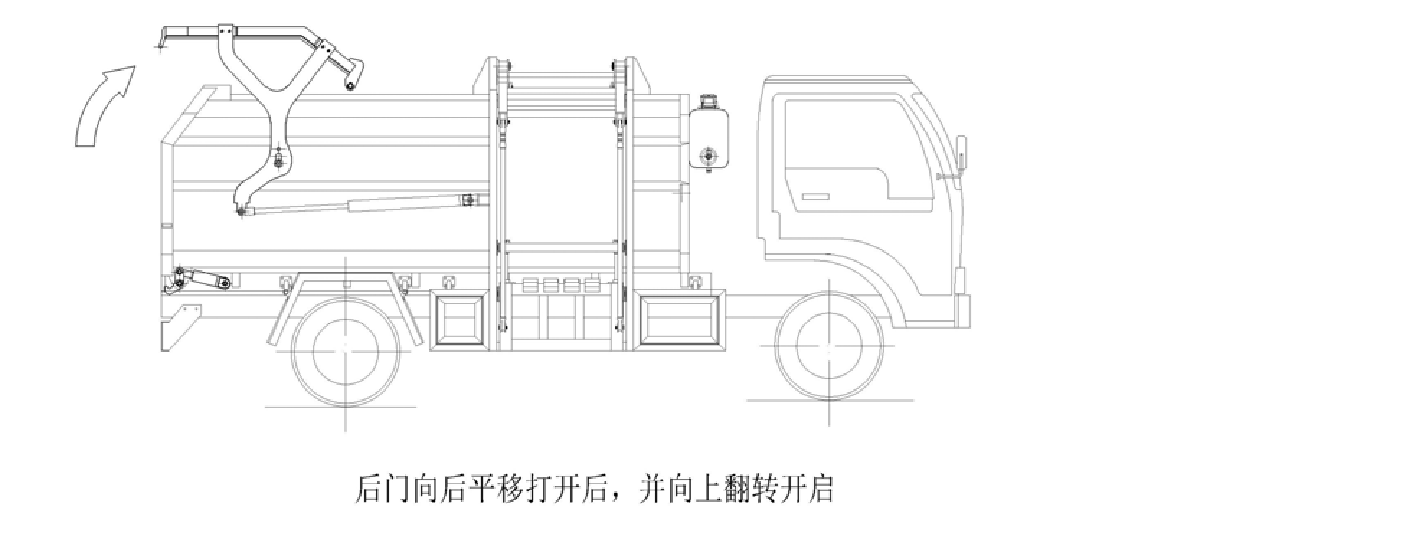

再將后門操作開關（或手柄）推**打開位置，后門在箱體兩側的油缸的推動先水平移動，然后向上翻轉開啟，待后門開啟后，松開操作開關（或手柄）回中位，準

備推卸垃圾；如圖

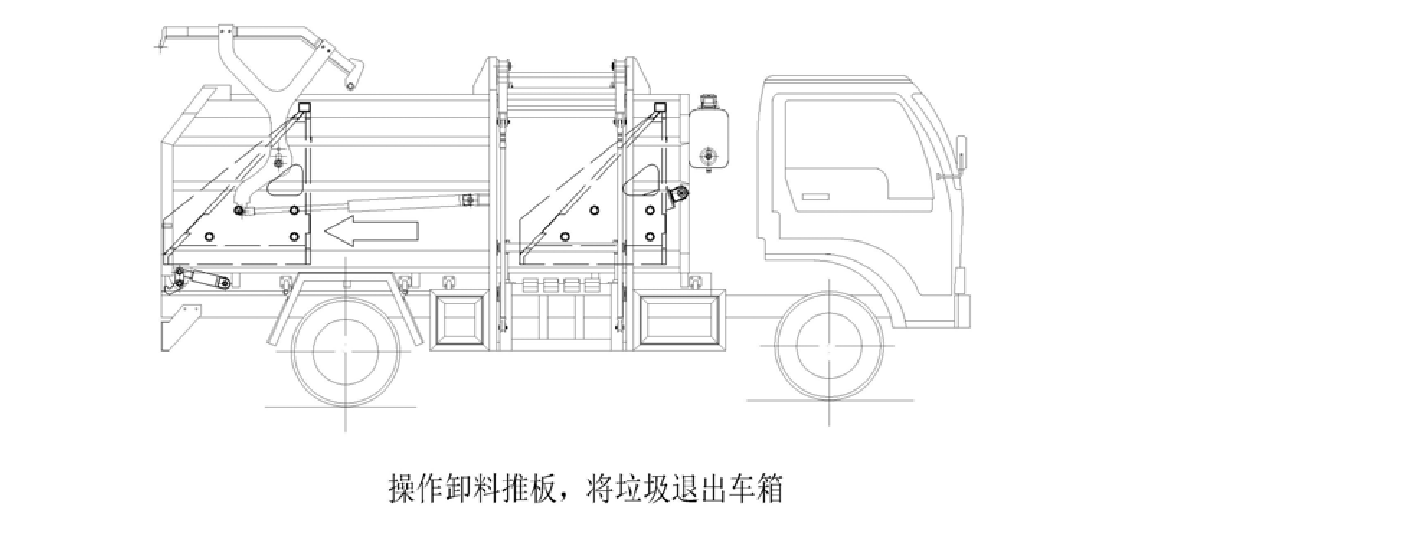

后門開啟后，將推板操作開關（或手柄）推**推出位置，垃圾隨卸料推板的移動而卸出，當推板油缸**伸出后，松開操作開關（或手柄）回中位，檢查垃圾卸出后情況，并作適當?shù)恼{(diào)整或清理，以避免垃圾堆積后方妨礙后門關閉；如圖

待垃圾卸出后，將推板操作開關（或手柄）推**收回位置，卸料推板移動收回，當推板收回到車箱前部，松開操作開關（或手柄）回中位，準備關閉后門；

將后門操作開關（或手柄）推**關閉位置，后門在箱體兩側的油缸帶動后門向向下翻轉、水平回拉關緊，待后門關閉后，松開操作開關（或手柄）回中位；

較后將后門鎖操作開關（或手柄）推**鎖緊位置，鎖緊油缸帶動鎖緊鉤轉動，待鎖緊鉤鉤住后門后，松開開關（或手柄）回中位，推卸垃圾工作完成。

注意：操作時，后門開啟或關閉即推卸垃圾時，車箱后方嚴禁止站人！

四、結構簡述

1、車箱結構

程力側裝式壓縮垃圾車車箱用國標優質型材、低合金優質結構鋼板和錳鋼等焊接而成，具有強度高、重量輕，各機構結構牢固可靠。

車箱為全密封結構，且箱體后門帶有密封圈，后門在回拉關緊時能將后門密封緊，使車箱內部積水全泄入箱體下方的污水箱內，以免腐蝕箱體和汽車底盤，以及避免行駛過程向路邊漏灑污水，有效的防止了二次污染。

車箱內前端推板，可將箱體內垃圾向后推移或推卸，并能起到的對垃圾的擠壓作用，有效的加大了裝載空間。

2、提升機構

該車提升機采用拉桿式結構，由車箱上端上蓋兩側（投料口）兩根液壓油缸帶動，通過拉桿將上蓋和提升板的運動連接在一起，在工作過程中，隨著垃圾桶的上升，上蓋逐漸打開，較后打開。整個掛桶、翻桶過程準確可靠，不會造成誤操作而機構受損；提升機可配掛鐵桶、塑桶及其它帶提升位的桶。

3、后門機構

后門采用低合金高強度鋼板和型材焊接而成，由液壓控制，同時安裝了下鎖緊機構，具有強度高，動作可靠等特點，并能承受的擠壓力；后門框上裝有密封條，在后門回 拉關緊后使箱體密封；該機構安裝了行程控制閥或開關，避免工作中的錯誤操作。

4、液壓系統

該車液壓油缸動作采用電路控制氣路，氣路閥控制液壓閥體，液壓多路閥控制油缸動作。操作簡單可靠，同時也具備手動直接操作液壓多路閥，具有單液壓系統多位控制方式。

液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。

系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。

齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，并給多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時，使提升油缸、推板油缸、后門油缸或鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。

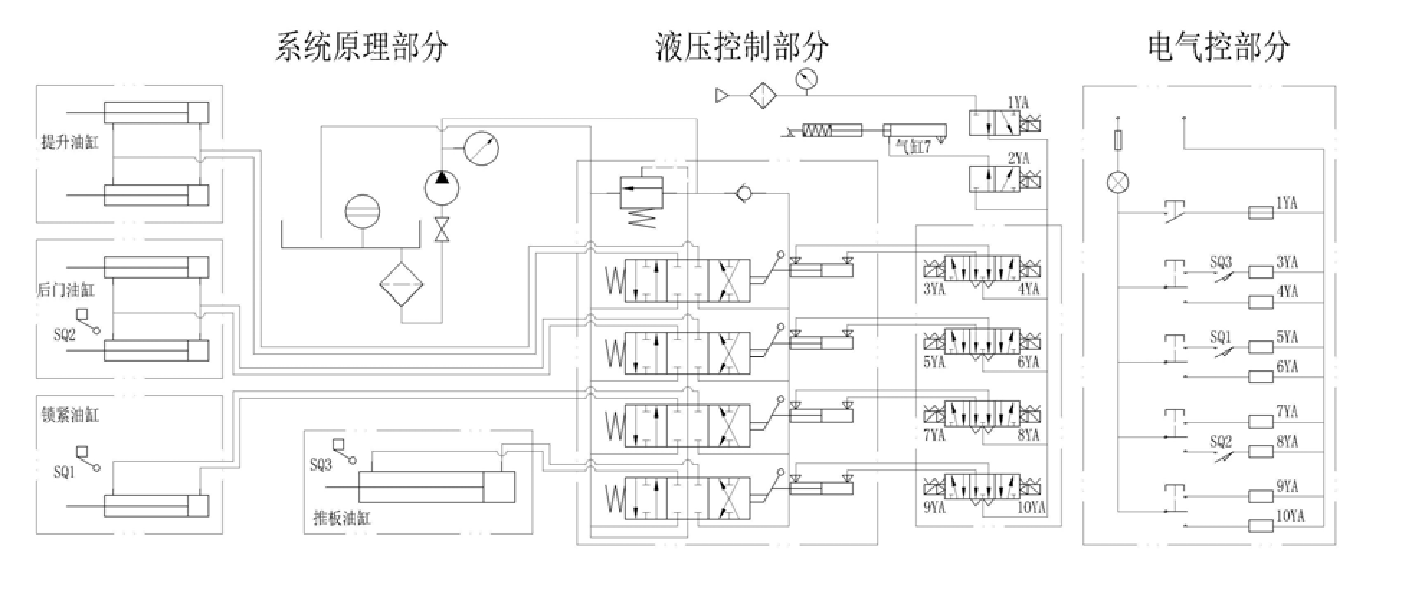

5、控制系統原理圖：

五、主要配置明細（以 EQ145 為例）

六、維護保養

1、汽車底盤和發動機部分的使用與保養按底盤車使用說明書的規定進行。

2、新車在走合階段，行駛里程在 1500-2500km和卸料 900 次以內，裝載量以額定載質量的 70%進行，卸料時發動機不得錳轟油門。

3、在油缸工作 300 次以后，應更換**工作油。擰開液壓油箱放油螺塞，再從上部加油孔注入新機油，然后啟動發動機，試運行各油缸動作兩次，確認工作可靠即可。

4、高壓油管每兩年定期更換。在使用過程中發現有龜裂、損壞、肩部膨脹等現象時，應及時更換。

5、經常檢查液壓系統漏油情況，并及時維修和更換油封。6、潤滑采用汽車通用鋰基潤滑脂（GB5671-85），可用油槍從油嘴中打入，直**間隙中

擠出為止。

7、每天作業結束后清洗整車及車箱內表面和檢查提升機滑道。經常檢查液壓油存量，定期給各運動部位加注潤滑油、各導軌表面涂抹潤滑油。

8、定期檢查并調教齒輪油泵工作壓力；檢查濾油器濾芯，清除表面雜質或更換濾芯；定期更換液壓油。

七、注意事項

1、該系列垃圾車嚴禁投入建筑垃圾物，以免損壞機件。

2、液壓系統操作時如發現運動異常，應立即停止工作，分析原因，排除故障。切勿強制施壓作業。

3、無論是嚙和還是脫開取力器，都須踏下離合器踏板；取力器和多路換向閥處于工作狀態時，垃圾不得進入行駛狀態。

4、液壓系統的調壓裝置為多路換向閥上的調壓螺栓，該螺栓經校壓調定并鎖緊后，使用中不得隨意調動。用戶不允許隨便調整油壓。

5、車輛在收集垃圾桶作業的完成后，應使提升機下降到底才告結束。

6、洗車時不得將水沖入液壓油箱內。經常檢查液壓油面高度，液壓油不足時要及時加注，**油路接頭不得漏油。

7、檢修時應防止碰撞，避免零件損傷、變形及劃痕等。裝配零件時須注意清洗干凈。

八、液壓系統故障判斷及處理

液壓機構工作不正常時。應**先檢查取力器是否正確嚙合，油箱內液壓油是否充足，吸油管球閥是否開啟。

1、液壓機構無動作，按下列步驟依此檢查。

a、液壓油箱內油量是否充足。不足時應加注液壓油；

b、觀察油箱到油泵的進油管是否因老化而產生轟油吸癟現象。如有此現象則應更換進油管。

c、檢查是否齒輪油泵失效。裝上壓力表，擰動調壓螺栓，觀察表是否達到規定值；d、如調壓螺栓**擰入后仍達不到規定油壓，則是齒輪油泵失效，須更換齒輪油泵；e、如齒輪油泵工作正常，則是多路換向閥閥芯堵塞。應拆下閥芯，清除雜質，重新裝入后使用。

2、液壓機構有動作但無力

檢查齒輪油泵是否失效，系統壓力是否達到規定值。

3、液壓機構動作變慢

檢查齒輪油泵是否失效、吸油濾油器、回油濾油器芯是否堵塞。

九、售后服務

1、當您需要咨詢或維修時，請與我廠售后服務部聯系，并將購車憑證妥善保管，以確認該車在保修期內。

2、底盤車的售后服務工作由底盤車廠家負責；本廠僅對車輛的專用改裝部分實行"三包"，在使用過程中，無論何時何地出現故障或問題，請來電、來函聯系，我們將及時給予處理，在接到信息 24 小時內給予明確答復。

3、新車應按規定進行走合保養，方可"三包"（1）三包內容及期限：

a、車輛自購車之日起（以購車發票為準）一年和行駛里程 3000 公里以內（兩個條件需同時具備）可"三包"；

b、車輛自售出之日起十日內整車實行全包（以售后服務卡所填寫的日期為準），即所有零部件因制造質量造成零部件損壞或不能滿足整機使用性能要求的，我廠實行"三包"；

c、"三包"期內確因質量原因造成故障，我公司實行包修；

d、"三包"期內總成件出現質量問題，經公司和配套單位及維修服務網點點連續兩次以上修理（指同一故障）仍達不到技術性能而無法使用，該總成或部件予以更換。

（2）以下各項不屬于"三包"范圍：

a、不按本車規定，未進行強制性走合期保養的車輛；

b、非正常使用和自行改變車輛結構所造成故障的車輛；

c、交通肇事車輛（含無證駕駛、違章肇事車輛）；

d、未經公司同意，自行拆裝或調整不當造成故障的車輛；

e、未經公司同意擅自將總成或部件拆卸成零件，且無法辯認產地和無法確認責任及

原因分析的車輛；

f、未經公司同意或鑒定自行處理的事故車輛；

g、因調整不當或未進行檢查調整而使用造成故障的車輛；

h、低值易耗、易損件（如電器、玻璃、橡膠、塑料制品件等）；各類標件、軸承。4、不屬于"三包"范圍的車輛，我公司本著對用戶負責，提供方便給予維修服務，

但應適當收取費用。

5、您對本廠該產品或其他產品的合理化建議，請向我今后服務部提出，以便本廠及時采納，本廠全體員工向您表示較誠摯的謝意！

十、隨車工具、附件及技術文件

1、側裝式壓縮垃圾車合格證；

2、側裝式壓縮垃圾車使用說明書；

3、底盤合格證；

4、底盤說明書；

5、隨車工具。
