程力公司前滑蓋密封式垃圾車使用說明書

一、概述

程力專用汽車前滑蓋密封式垃圾車（以下簡稱垃圾車）是用于城鎮內的垃圾收集、轉運、卸料作業的專用車輛。

該車是由汽車底盤、自卸油缸、上滑蓋、附車架、垃圾箱體等組成。該車操作由液壓控制系統和手動絞輪控制來完成，控制方式可以為手動或電氣控。

該車主要用于城鎮垃圾的垃圾收集、轉運和卸料。操作開蓋控制絞輪打開垃圾車上蓋向上向前滑動開啟，對垃圾進行收集，這時垃圾車箱體后門處于關閉狀態，完成垃圾裝載后操作控制絞輪關閉垃圾車上蓋，這時箱體密封，垃圾堆放在箱體內；進行傾卸時，操作自卸控制閥，垃圾箱繞后翻轉軸傾斜體舉，箱體后門打開，垃圾傾卸出箱體；起該車由手動控制來完成該車的上滑蓋的開啟和關閉及由液壓控制系統來執行整車自卸功能，結構簡單，操作方便。該垃圾車的收運方式是目前國內廣泛采用的垃圾收集轉運方式，其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控、氣控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重量輕，防塵、防溢不產生二次污染等優點。

垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠通讀本說明書，并對其中的操作程序做到得心應手。

我廠對產品將會進一步改進。產品的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

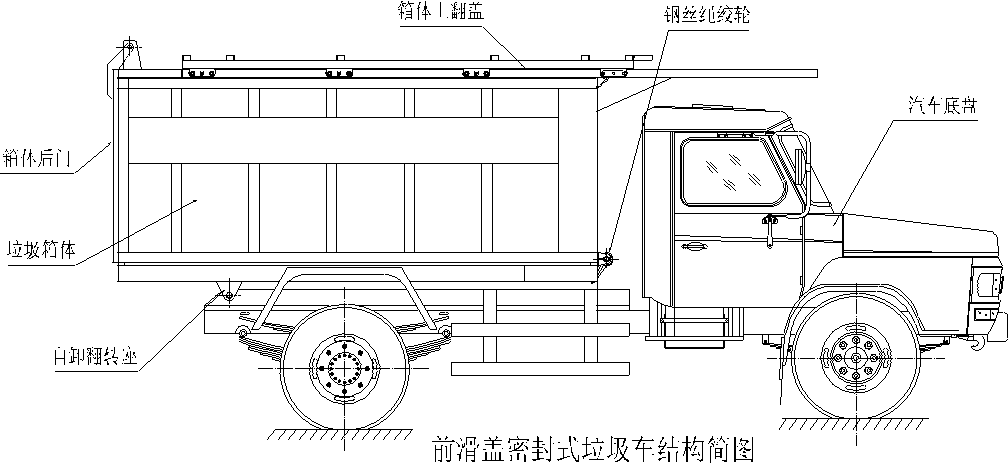

二、結構簡圖

三、操作步驟

其具體操作步驟如下：

垃圾裝載

步驟 1.

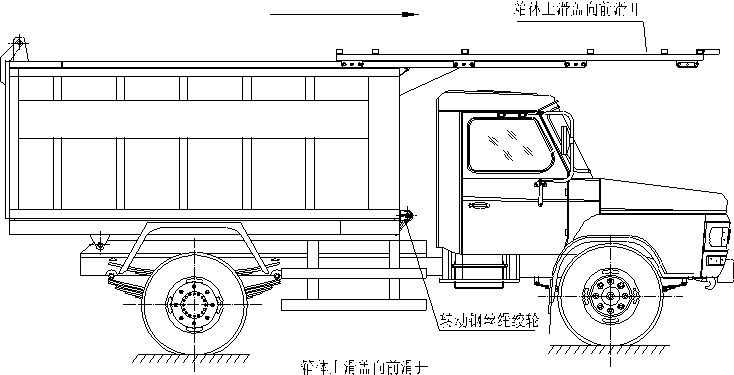

將上滑蓋操作絞輪手柄旋轉，使絞輪上的鋼絲繩帶動使箱體上滑蓋沿滑道向前滑開，松開操作手柄；如圖：

步驟 2.

將上滑蓋操作絞輪手柄反向旋轉，使絞輪上的鋼絲繩帶動使箱體上滑蓋沿滑道向后滑，使箱體蓋緊，松開操作手柄并固定；

該車這時處于密封蓋緊狀態，整車可以運輸行駛。

垃圾自卸

在裝載垃圾前，空載運轉達到 6 個標準氣壓時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作步驟進行操作；步驟 1.

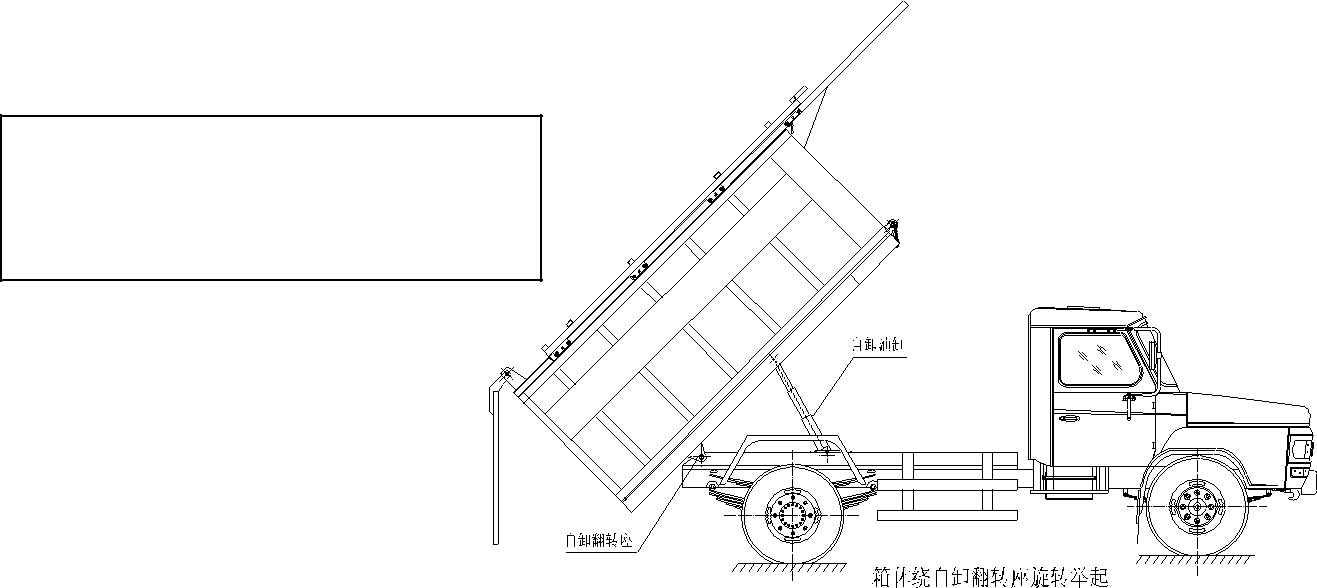

將自卸操作手柄推**開啟位置，箱體底部自卸油缸伸出，使箱體繞自卸翻轉座旋轉舉起，同時箱體后門在自重和垃圾的沖擊下自動打開，垃圾卸出；如圖

說明:

垃圾自卸時，車廂尾部嚴禁 站人。

步驟 2. 垃圾卸載完畢后

將自卸操作手柄松開，箱體因自重壓下箱體底部自卸油缸收回，較后箱體穩穩放置到副梁上；

松開取力器垃圾箱放置完成，整車可以行駛；

四、結構簡述

1、附車架

程力垃圾站對接式垃圾車附車架采用 14、12、10 號低合金槽鋼與 Q235、16Mn 等鋼板焊接而成，并用多組 U 型螺栓與汽車大梁牢固聯接。

2、垃圾箱體

垃圾箱體采用 10、8、6 號熱軋普通槽鋼、12mm、8mm、5mm、4mm鋼板等焊接而成，箱體為整體密封式結構，防止垃圾在運輸過程中造成二次污染。

3、液壓系統

該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。

液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。

系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。

齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使后門油缸、自卸油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。

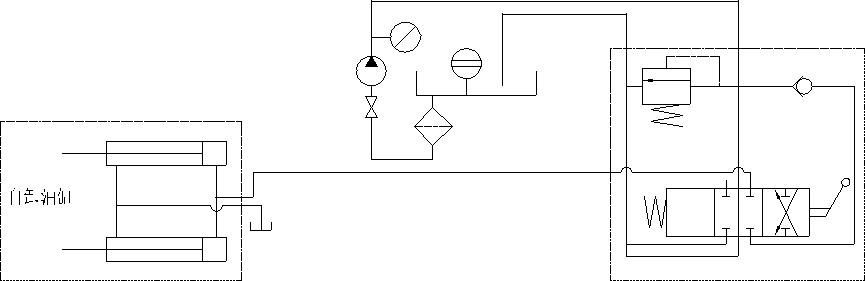

液壓系統原理圖：（以東風 140 為例）

4、主要配件明細表清單

五、維護保養

1、汽車底盤和發動機部分的使用與保養按底盤車使用說明書的規定進行。

2、新車在走合階段，行駛里程在 1500-2500km和舉箱（推板）卸料 900 次以內，裝載量以額定載質量的 70%進行，卸料時發動機不得錳轟油門。

3、在油缸工作 300 次以后，應更換**工作油。擰開液壓油箱放油螺塞，再從上部加油孔注入新機油，然后啟動發動機，試運行各油缸動作兩次，確認工作可靠即可。

4、高壓油管每兩年定期更換。在使用過程中發現有龜裂、損壞、肩部膨脹等現象時，應及時更換。

5、經常檢查液壓系統漏油情況，并及時維修和更換油封。

6、潤滑采用汽車通用鋰基潤滑脂（GB5671-85），可用油槍從油嘴中打入，直**間隙中擠出為止。

7、每天作業結束后清洗整車及車箱、填壓器內表面。經常檢查液壓油存量，定期給各運動部位加注潤滑油、各導軌表面涂抹潤滑油。

8、定期檢查并調教齒輪油泵工作壓力；檢查濾油器濾芯，清除表面雜質或更換濾芯；定期更換液壓油。

六、注意事項

1、該系列垃圾車嚴禁投入建筑垃圾物，以免損壞機件。

2、液壓系統操作時如發現運動異常，應立即停止工作，分析原因，排除故障。切勿強制施壓作業。

3、無論是嚙和還是脫開取力器，都須踏下離合器踏板；取力器和多路換向閥處于工作狀態時，垃圾不得進入行駛狀態。

4、液壓系統的調壓裝置為多路換向閥上的調壓螺栓，該螺栓經校壓調定并鎖緊后，使用中不得隨意調動。用戶不允許隨便調整油壓。

5、單向節流閥是控制液壓油缸速度的裝置，調定并鎖緊后不得隨意調動。

6、對于舉箱卸料的車型：

車箱負載時，不允許快速降落，應通過操縱換向閥來控制其緩慢下降。

因換油、清洗、檢修而舉升車箱時，須支好車箱撐桿，防止車箱突然下降而發生意外。

舉箱卸料時，應選擇平坦堅實的地面停車傾卸，車箱應隨著物料的排出徐徐升起，以免車輛傾翻或車頭抬起。

傾泄物料時應先開啟車廂后門；同理，物料傾卸完畢后應先放下車箱，再關閉后門。

7、洗車時不得將水沖入液壓油箱內。經常檢查液壓油面高度，液壓油不足時要及時加注，**油路接頭不得漏油。

8、檢修時應防止碰撞，避免零件損傷、變形及劃痕等。裝配零件時須注意清洗干凈。

七、液壓系統故障判斷及處理

液壓機構工作不正常時。應**先檢查取力器是否正確嚙合，油箱內液壓油是否充足，吸油管球閥是否開啟。

1、液壓機構無動作，按下列步驟依此檢查。

a、液壓油箱內油量是否充足。不足時應加注液壓油；

b、觀察油箱到油泵的進油管是否因老化而產生轟油吸癟現象。如有此現象則應更換進油管。

c、檢查是否齒輪油泵失效。裝上壓力表，擰動調壓螺栓，觀察表是否達到規定值；d、如調壓螺栓**擰入后仍達不到規定油壓，則是齒輪油泵失效，須更換齒輪油泵；e、如齒輪油泵工作正常，則是多路換向閥閥芯堵塞。應拆下閥芯，清除雜質，重新裝

入后使用。

2、液壓機構有動作但無力

檢查齒輪油泵是否失效，系統壓力是否達到規定值。

3、液壓機構動作變慢

檢查齒輪油泵是否失效、吸油濾油器、回油濾油器芯是否堵塞。

八、售后服務

1、當您需要政黨咨詢或維修時，請與我廠售后服務部聯系，并將購車憑證妥善保管，以確認該車在保修期內。

2、底盤車的售后服務工作由底盤車廠家負責；本廠僅對車輛的專用改裝部分實行"三包"，在使用過程中，無論何時何地出現故障或問題，請來電、來函聯系，我們將及時給予處理，在接到信息 24 小時內給予明確答復。

3、新車應按規定進行走合保養，方可"三包"（1）三包內容及期限：

a、車輛自購車之日起（以購車發票為準）一年和行駛里程 3000 公里以內（兩個條件需同時具備）可"三包"；

b、車輛自售出之日起十日內整車實行全包（以售后服務卡所填寫的日期為準），即所有零部件因制造質量造成零部件損壞或不能滿足整機使用性能要求的，我廠實行"三包"；

c、"三包"期內確因質量原因造成故障，我公司實行包修；

d、"三包"期內總成件出現質量問題，經公司和配套單位及維修服務網點點連續兩次以上修理（指同一故障）仍達不到技術性能而無法使用，該總成或部件予以更換；

e、該車易損部分可半年三包。

（2）以下各項不屬于"三包"范圍：

a、不按本車規定，未進行強制性走合期保養的車輛；

b、非正常使用和自行改變車輛結構所造成故障的車輛；

c、交通肇事車輛（含無證駕駛、違章肇事車輛）；

d、未經公司同意，自行拆裝或調整不當造成故障的車輛；

e、未經公司同意擅自將總成或部件拆卸成零件，且無法辯認產地和無法確認責任及

原因分析的車輛；

f、未經公司同意或鑒定自行處理的事故車輛；

g、因調整不當或未進行檢查調整而使用造成故障的車輛；

h、低值易耗、易損件（如電器、玻璃、橡膠、塑料制品件等）；各類標件、軸承。

4、不屬于"三包"范圍的車輛，我公司本著對用戶負責，提供方便給予維修服務，但應適當收取費用。

5、您對本廠該產品或其他產品的合理化建議，請向我今后服務部提出，以便本廠及時采納，本廠全體員工向您表示較誠摯的謝意！
