前      言

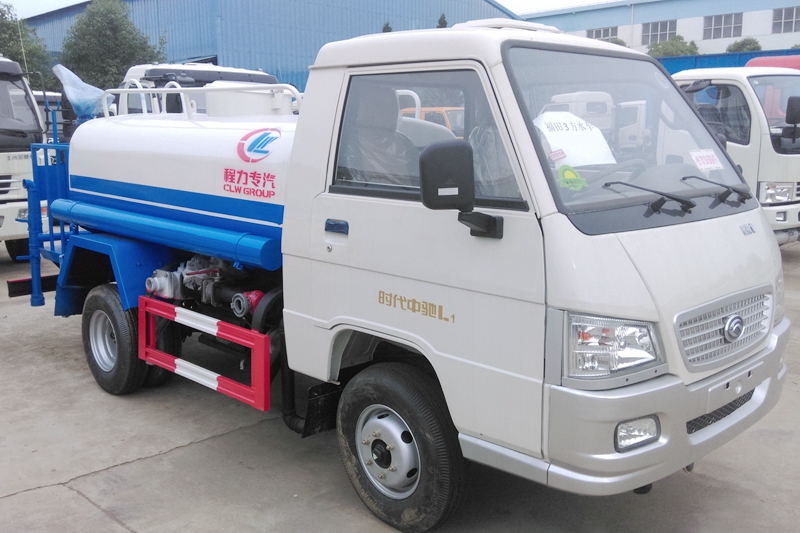

程力專用汽車銷售的灑水車采用二類汽車底盤改裝而成，它適用于各種路面的灑水沖洗、噴霧、降溫、撲塵，亦可用于路面養護、園林綠化及應急消防、運輸飲用水等。該灑水車主要由汽車底盤、罐體、水泵、球閥和輸水管道、灑水裝置等部件組成。水泵、取力箱、球閥均選用國家定型產品，性能良好，工作可靠，灑水時壓力高、流量大、油耗低，灑水時打開音樂嗽叭開關，美好的音樂伴隨您愉快地工作。
底盤車的技術特性和使用保養要求。詳見《載貨汽車使用說明書》。

一、主要構件結構簡介
1、罐體
灑水車罐體結構：罐體為橢圓柱形，用鋼板制成，整車罐體水倉為2--3室，中間隔板下端有通孔，倉內隔板具有防波作用。以減低汽車行駛時罐內液體的沖擊。外表涂防銹漆及裝飾漆。
2、罐口
罐口組件：大蓋由螺栓緊固在罐口頸板上，由一個支銷和一個護板小蓋連接在一起，順時針轉小蓋之上手柄可使小蓋壓緊。反轉，脫開耳板后，小蓋則可打開，大蓋上開有一個Φ30的孔，以便在加水過程中，使罐內的壓力與大氣壓力基本一致。
3、取力箱
灑水車目前采用東風、解放系列取力箱，氣動操作，操作開關向后拉，取力齒輪進入嚙合位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。
4、水泵
自吸式或圓弧齒輪式灑水車泵。該水泵的結構原理、使用維護保養，詳見《灑水車泵使用說明書》、《圓弧齒輪泵使用說明書》。
5、球閥
該灑水車采用了兩個二通球型閥門，一個四位三通球型閥門。球閥由閥體、密封墊、調整座、閥桿、手柄等組成，扳動手柄旋轉45°，在閥桿的作用下球芯轉動，通孔口對準
時液體即可流通，當手柄返回原位時，則截?cái)嘁后w流通。
四位三通球閥是一種通過改變閥芯位置，形成多路液體通道的球閥。該閥能迅速改變液流方向，可廣泛用于非腐蝕性介質液流中，其原理和二通球閥基本相同，它也是通過扳動手柄的位置來實現任意兩孔的通閉。
6、噴水器
本車前裝有鴨嘴形噴嘴或圓頭沖嘴，后面裝有圓柱形灑水噴嘴或蓮蓬頭噴嘴，后部有一工作平臺，裝配有水炮。后部還可裝8個噴嘴（選裝）。
噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度，高射水炮可以用于城鄉園林綠化及應急消防。蓮蓬噴嘴可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。
二、使用（參見灑水車其水路原理圖）
1、加水：
將車開到預定位置，打開罐口蓋，使罐口對準自來水管，即可加水。
2、向罐內抽水：當在野外自動采水的情況下，水能通過水泵給罐內供水。其操作程序是：在出口（Ⅰ）接一膠管，通入水源，三通球閥c、b開通，關閉a，關閉閥1、2、3、4、5、7，向后拉動取力器開關，使水泵開始工作，即可向罐內加水，停止工作后開關回位。
工作水路示意：水經出口（Ⅰ）→c→b→濾網→泵→6→罐（其中1、2、3、4、5、7、a點閉）；
灑水車其水路原理圖：
3、前沖工作
接通三通球閥a和b，關閉c，打開閥1、2，關閉閥3、4、5、6、7，則前鴨嘴形噴水器開始工作，工作完分離離合器，向前推動取力箱操作開關，脫開取力箱。
工作水路示意：水經罐底口→a→b→濾網→泵→1和2（其中3、4、5、6、7、c點關閉）；
4、后灑工作
接通三通球閥a和b，打開閥3、4，關閉閥1、2、5、6、7，則后圓柱形灑水頭和蓮蓬開始工作。工作完分離離合器，向前推動取力箱操作開關，脫開取力箱。注：前沖后灑可以同時工作。
工作水路示意：水經罐底口→a→b→濾網→泵→3和4（其中1、2、5、6、7、c點關閉）；
5、高壓噴水，應急消防
接通三通球閥a和b，關閉閥1、2、3、4、6、7，打-4-
開閥5，向后拉動取力器操作開關，水泵開始工作，則平臺炮（水炮）工作，此時可以用于應急消防，也可以用于向公路兩邊樹木噴水。
工作水路示意：水經罐底口→a→b→濾網→泵→5（其中1、2、3、4、6、7、c點關閉）；
6、澆灌花木
在出口（Ⅱ）接一水龍帶，水龍的另一端接一水槍?zhuān)蜷_(kāi)閥6、7，關閉閥3、4、5、和三通球閥，利用水的重力，可自流澆灌花木。
工作水路示意：水經罐底口→6→7→出口（Ⅱ）（其中關閉閥3、4、5、a點）。
7、活動泵站
關閉三通球閥a，接通c和b，在出口（Ⅰ）接上吸水管，在出口（Ⅱ）接出水管，打開閥7，關閉閥1、2、3、4、5、6，使水泵工作，即可將甲地的水抽往乙地，起到活動泵站的作用。
工作水路示意：水經出口（Ⅰ）→c→b→濾網→泵→7→出口（Ⅱ）（其中1、2、3、4、5、6、a關閉）；
8、罐向其它容器加水：
接通三通球閥a和b，打開閥7，在出口（Ⅱ）接出水管，關閉閥1、2、3、4、5、6，使水泵開始工作，即可將罐內水加到其它容器中。
工作水路示意：水經罐底口→a→b→濾網→泵→7→出口（Ⅱ）（其中1、2、3、4、5、6、c點關閉）。
三、維護與保養
1、根據涂料的使用要求，新產品使用前，應將罐內注滿水浸泡五天后放盡，再用水沖洗涂層表面，然后再注滿水
靜置兩天后，將水放掉即可盛裝飲用水了。
2、經常檢查水路系統的聯接件，開關及吸水膠管等部件部位的密封情況，如發現滲漏應立即修復或更換密封件。
3、經常檢查水罐、泵架、支架的固定情況，所有螺母應旋緊，保證聯接牢固可靠。
4、經常檢查取力器與水泵的聯接情況，應聯接可靠，運轉正常，使用中若發現取力箱和水泵軸漏油，應更換密封件。
5、整車水路系統無防凍裝置，因此嚴寒地區，氣溫?cái)z氏零度以下使用后，應立即將水泵、水罐及水路系統中的
積水**放凈，注意水泵放水螺塞放水后應關閉嚴密，確保
密封，否則將影響水泵吸水。
6、罐體上的油漆不得沾上汽油和煤油，因?yàn)檫@樣會使油漆加速損壞。按期檢查罐體上的油漆質量，當油漆損壞嚴重時，應即時補漆，以防止罐體產生銹蝕。
7、汽車底盤和發動機部分的使用與保養詳見載貨汽車使用說明書。
8、球閥通過的介質不宜過臟，以免劃傷密封環，降低球閥使用壽命，各球閥不宜長期處于半開狀態下工作，否則易使密封環變形。
9、進泵濾網應經常拆洗，以防渣滓堵塞濾網，影響流量。
10、由于罐體與汽車大梁之間墊有木墊或膠墊，水罐載重后各U型螺栓由于木膠的變形會發生松動，因此在車重載后須定期將U形螺栓擰緊，尤其是新車使用時須做到。
四、一般故障和排除方法

五、隨車工具、備件及技術文件
1、工具
2、隨車技術文件
①載貨汽車說明書一冊。
②汽車底盤合格證一份。
③灑水車說明書一本。
④灑水車出廠合格證一份。
⑤灑水車泵使用說明書一本。
