工業吸塵車電器控制系統組成及原理圖
工業吸塵車電器裝置主要用于控制液壓系統中的電控閥和副發動機的電氣控制,提供原理圖(如圖1)。

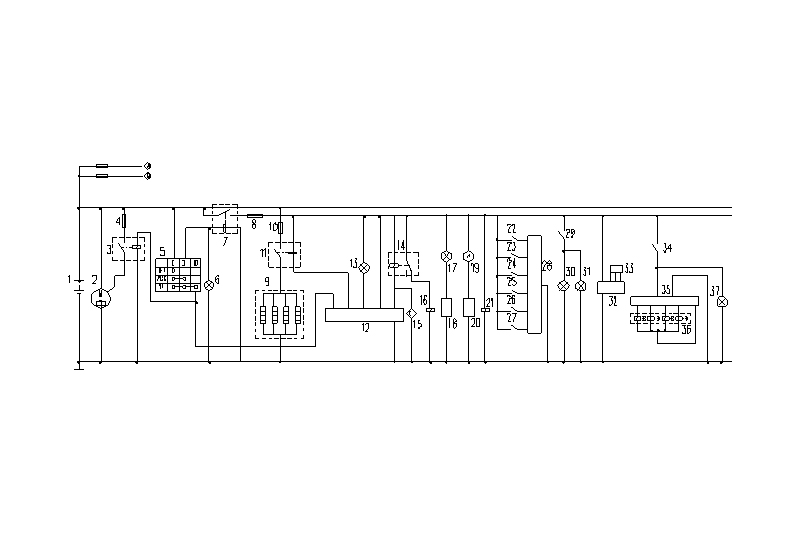

圖1
工業吸塵車電器控制系統組成:1.原底盤蓄電池組 2.副發動機起動機 3.副發動機起動繼電器 4.起動繼電器保險絲(30A) 5.點火開關 6.控制盒電源指示燈 7.控制盒電源繼電器 8.控制盒線路保險絲(30A) 9.副發動機預熱塞 10.副發動機預熱塞 11.副發動機預熱保險絲(30A) 12.副發動機預熱控制單元 13.副發動機預熱指示燈 14.副發動機CSD電磁閥繼電器 15.副發動機水溫傳感器 16.副發動機CSD電磁閥 17.副發動機機油壓力指示燈 18.副發動機機油壓力傳感器 19.副發動機水溫表 20.副發動機水溫感應塞 21.副發動機燃油切斷電磁閥 22.廂體舉升開關 23.廂體下降開關 24.后門開啟開關 25.后門關閉開關 26.主吸塵口舉升開關 27.主吸塵口下降開關 28.液壓系統繼電器組 29. 燈開關 30. 燈 31. 燈指示燈 32.風機轉速表 33.轉速感應塞 34.反吹系統開關 35.反吹系統脈沖控制儀 36.反吹系統電磁閥組 37.反吹系統指示燈
注:該工業吸塵車電氣原理圖僅為改裝部分所用的電路,原底盤的電氣部分經1、2兩條線引出,其詳細線路布置省略。
